ＰＣデスクゴテゴテ改造記

２本で十分です

前回、複数のスピーカーを組み合わせて擬似的に

サラウンドサウンドを作成する方法を紹介しましたが。

その作成に使ったスピーカーが。

このＬＳ－１１（２、０ｃｈ）と。

ＬＳ－２１（２、１ｃｈ）です。



前回分でもちらっと申し上げましたが。

ＬＳ－２１の方は２、１ｃｈスピーカーとして

ほぼ最低価格帯の商品となりますが

反してＬＳ－１１…２、０ｃｈスピーカーとしては

もっと安いものは実はいくらでもありまして。



繰り返しお断りしてる通り。当ブログのテーマの１つに

いい環境を「お手頃なお価格で」作成する、というのがあります。

その方針から考えて…何故ＬＳ－１１にしたのかと。

えぇ。ちゃんとした理由がありますよ。



今一度写真を見比べて頂きたいのですが。

何か、気付きませんか…？



そう、この２点のスピーカー、サテライトの形状が

同じなのですよ。スピーカーの部分から袖状のアームが

伸びてるデザイン。実はこの形にこそ用があります。



この形を利用して、サテライトを宙吊りできるのです。

そのため…正面のものに関しては机の上に置くか

背面のものは必然的に床に直置きするしかなかった

どうしても取ってしまうはずのスペースがなくなり

その分を有効に使えます。

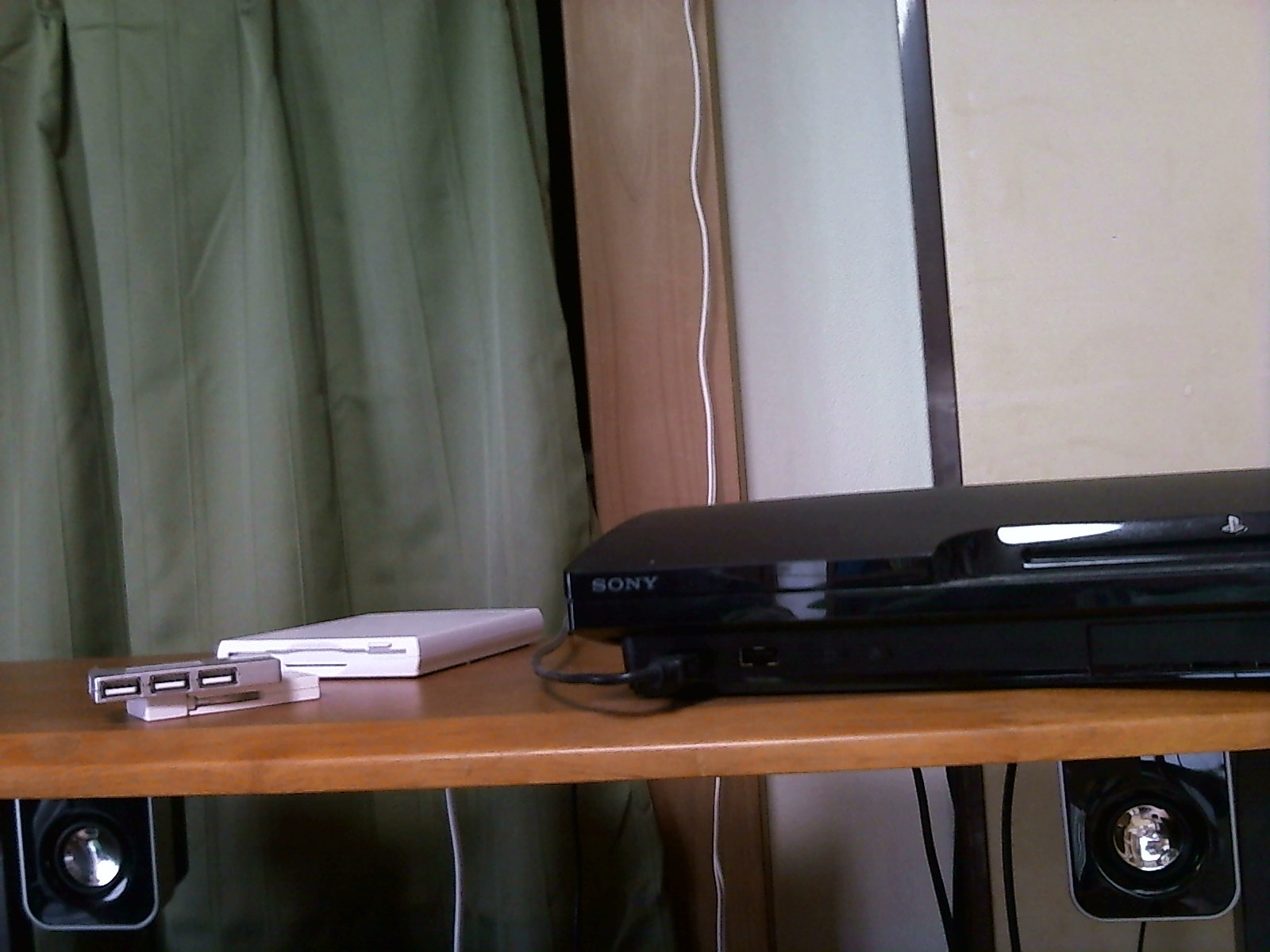

スピーカーを宙吊り…イメージができないと思います。

でもね。皆様宙吊りされたスピーカーを今日まで何度も

見てるはずなのですよ。うるさいかも知れませんが気付いて

ない人のために再度写真を掲載すると。



…お気付きになられただろうか？

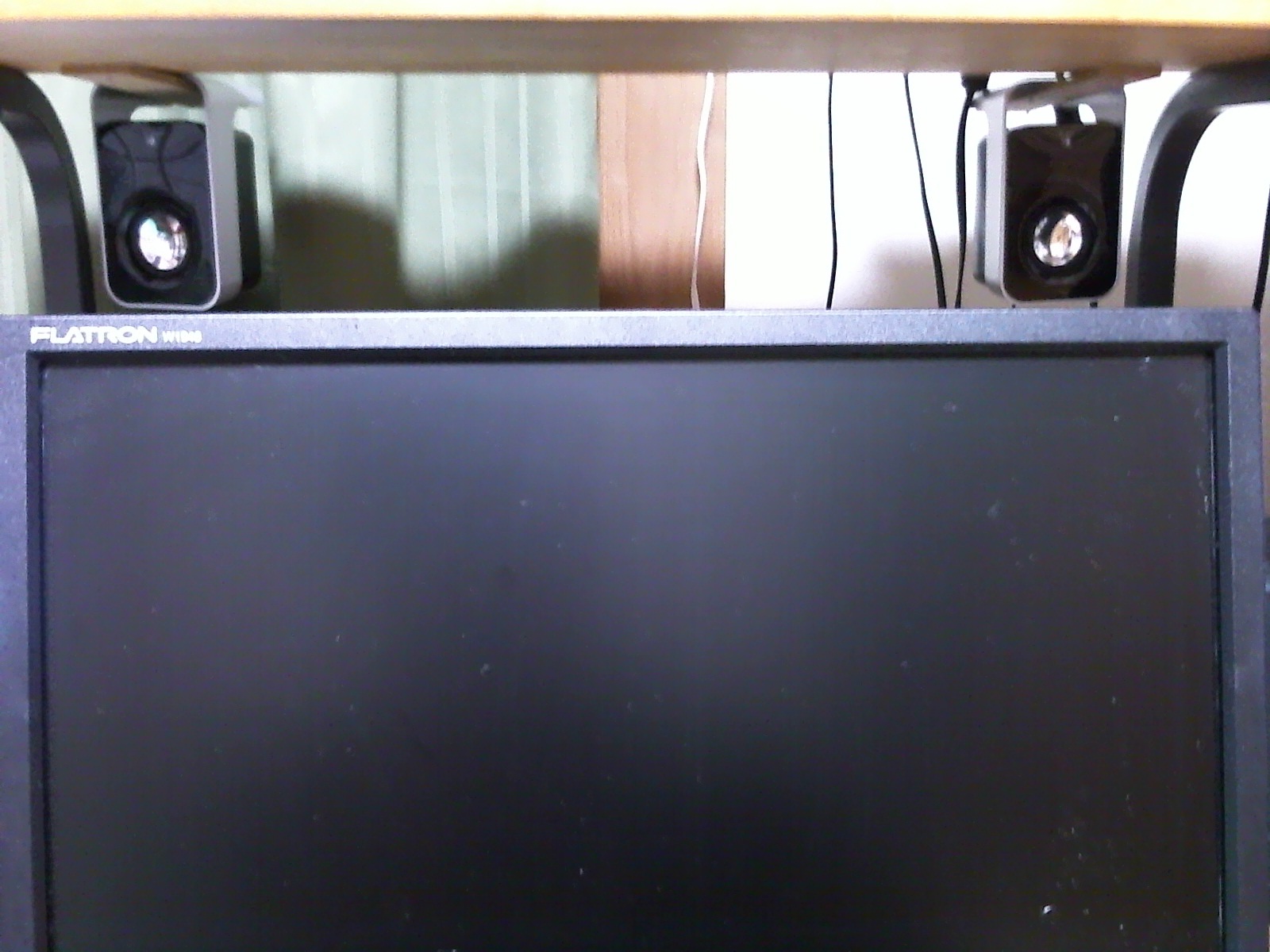

えぇ。色々工夫した結果、前面用のサテライトを

机の天井板に、背面用のサテライトを椅子に

くくりつけることに成功したのですよ。

主にハンマーとベニヤ板を使って。



…えぇ。またでましたよ私の悪い癖。

すぐ力技に頼る、と申しますか。もう語ること

なんてないんですよほとんど。ただ加工した箇所の

アップだけ見て頂ければ、何をしたかはご理解頂ける

はずですから。

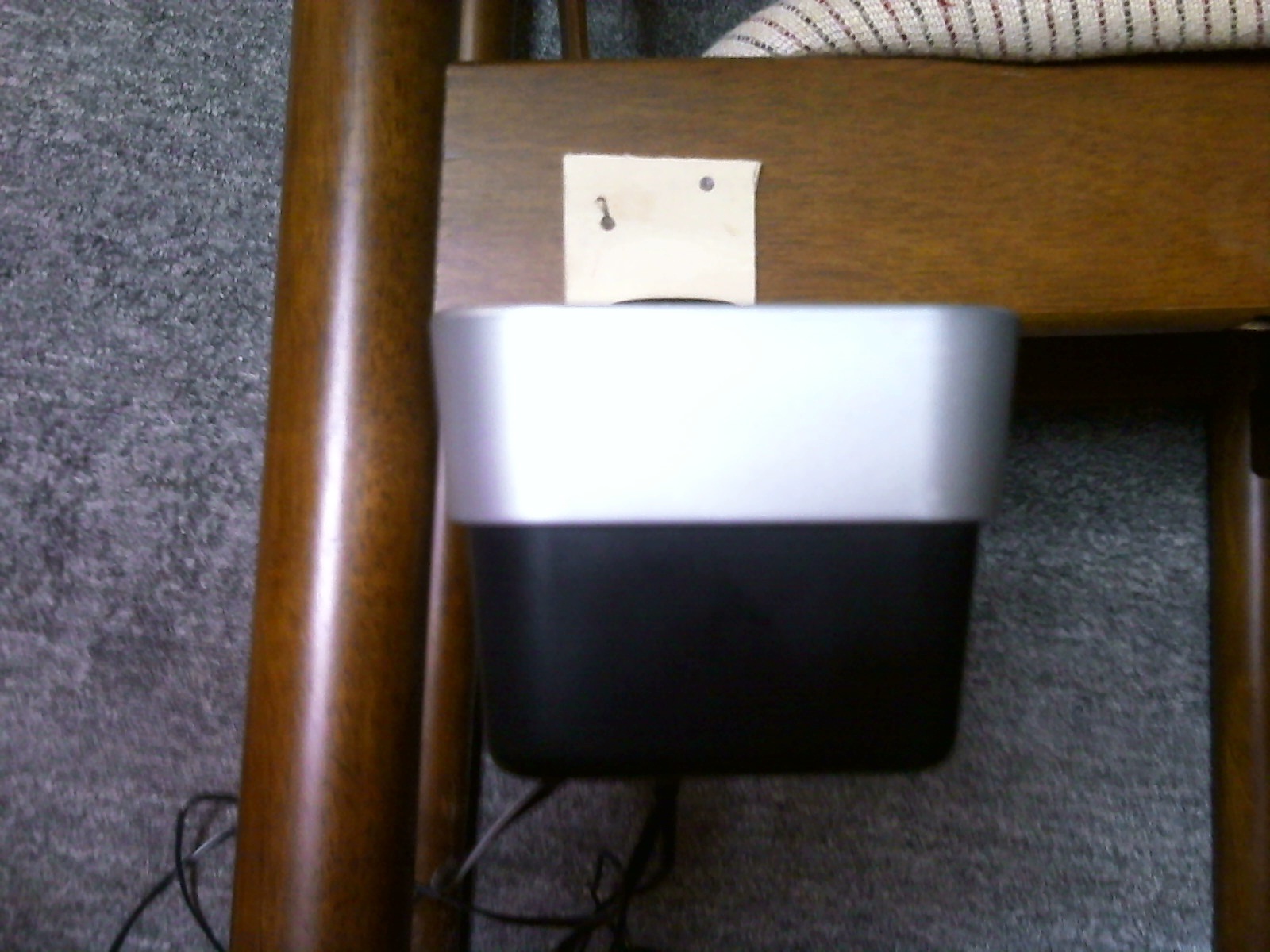

まず前面用のものを…

…まぁ、ご覧の通りですわ。

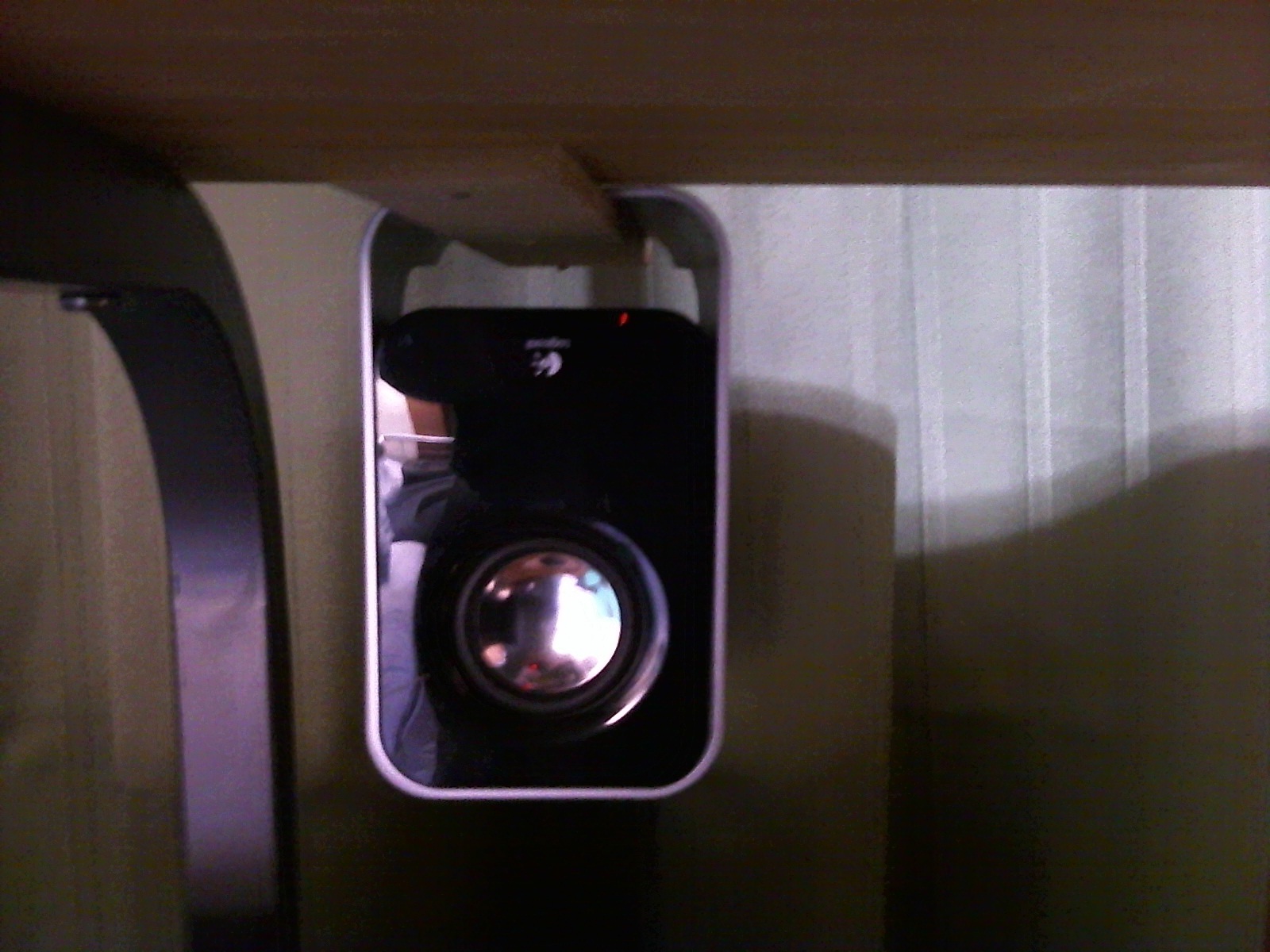

上板に細く切ったベニヤを釘で打ち込み

逆さにしたスピーカーの袖状になってる

アームの間に通しただけという、ね。

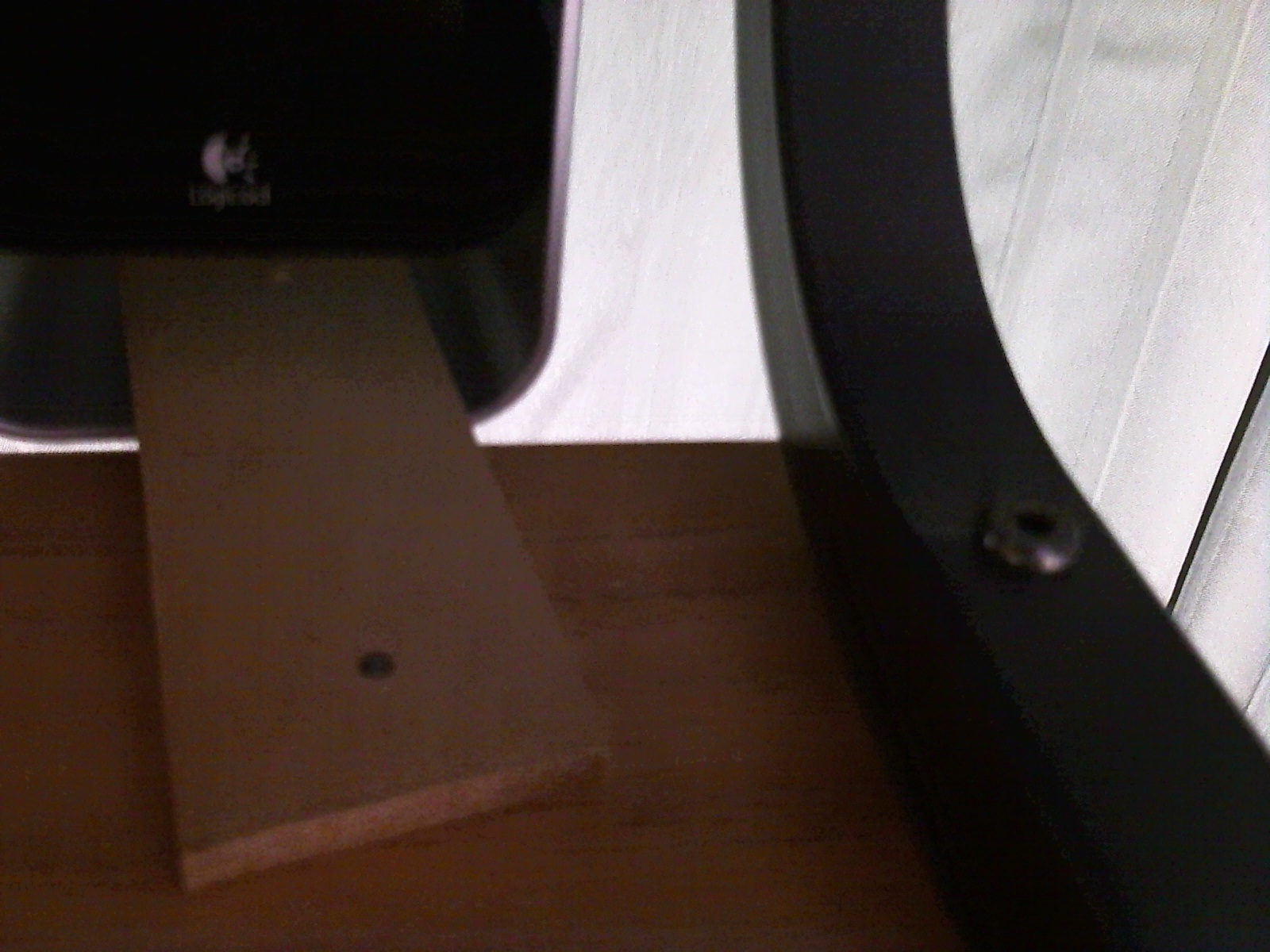

くっつけた部分アップにすると、こんな感じです。

釘１本打っただけ。無論この形状の机があれば

どなたにでもできるお手軽仕様です。



…あ。背面はちょっと難しいかもー。

順序立てて画像を貼ってくとですね。

まずベニヤです。これぐらいの長さで。

次に。スピーカーを通す。スピーカー本体とアームの間に

開いてる隙間にベニヤを通します。



…これ撮影の便宜上横倒しにしてますが、当然

椅子である都合上、このままだとスピーカーが

床に落下します。重力に逆らってます。それを

踏んばらせるために使う道具が。

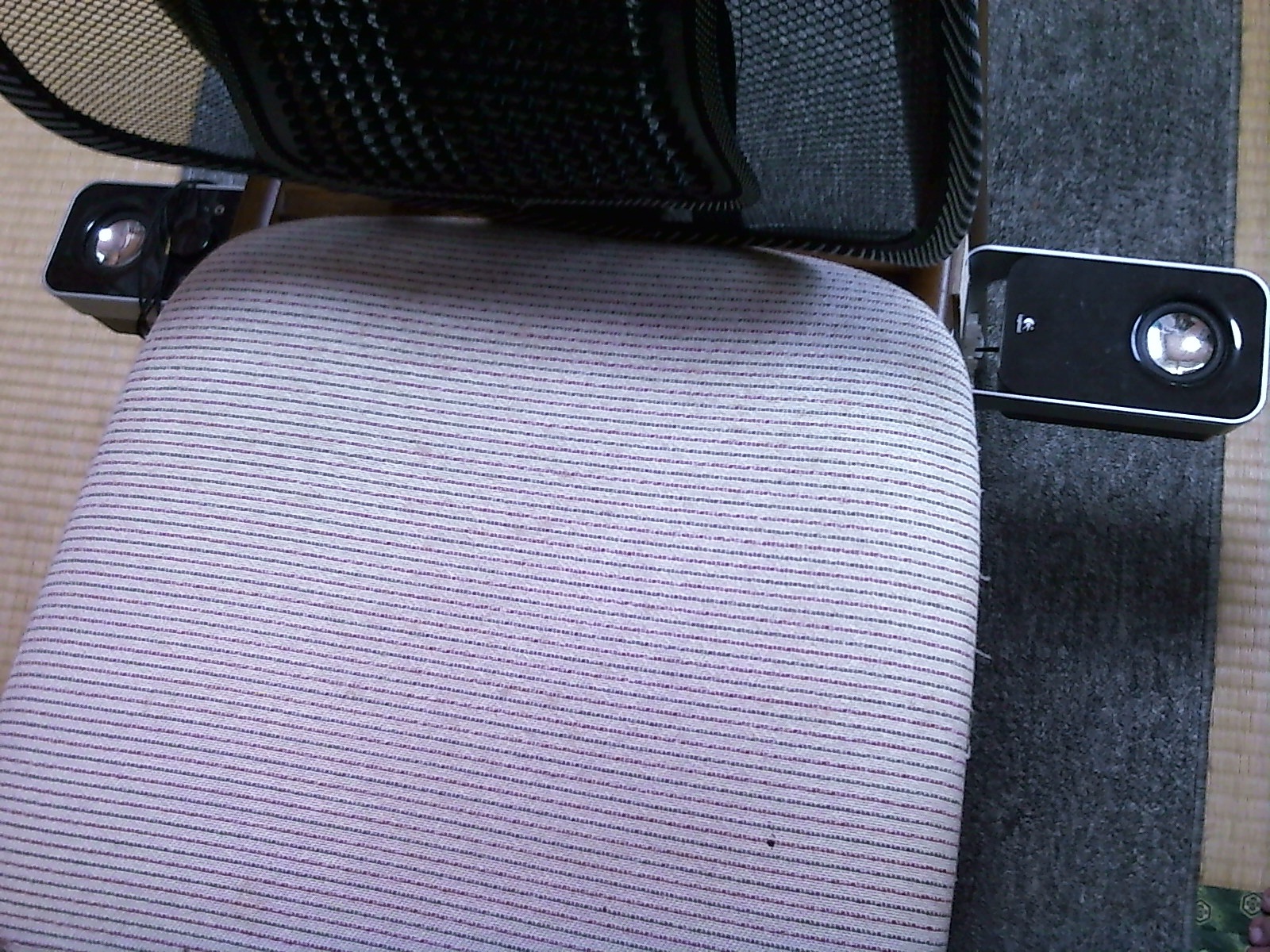

…洗濯バサミです。２本もあれば十分、スピーカーを

支えてくれます。で。もう片方も同じようにやって。

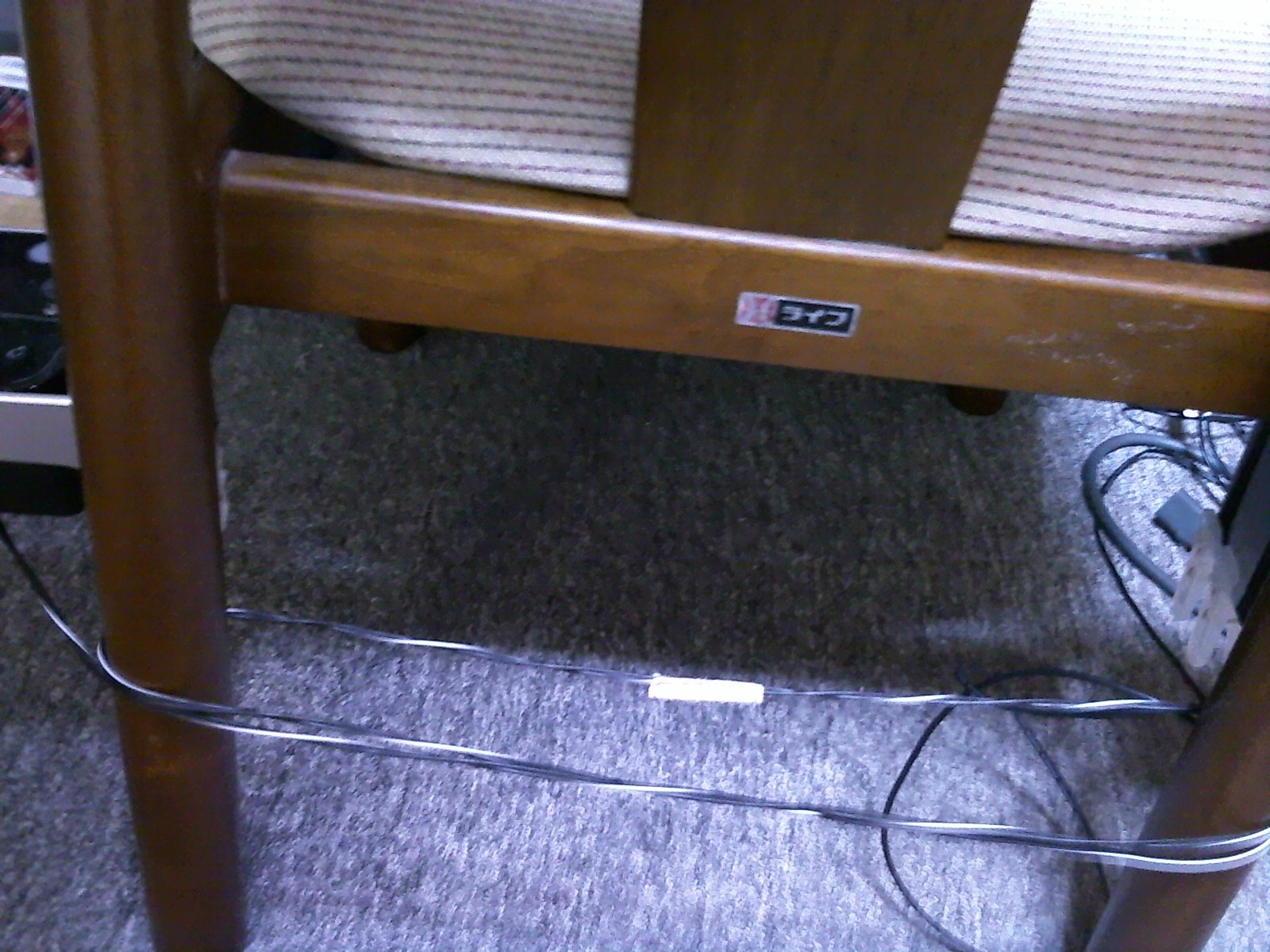

余ったケーブルは椅子の脚に巻き付けとけば

床も余計なケーブルを這わせることもなく。



…うん。どこも難しい要素ないね。

まぁそんなこんなで。後のサブウーファーですが

これは足元に直置きなので。もう適当に足伸ばす

ぐらいしかしてない空間で、左右の足の間に挟める

サイズなので。スペース的には元々生きてはいないところに

置いていると考えられるため。



…これでスピーカーの置き場にスペースはほとんど

取られてないぞぉ！　…と頭の悪いことも言える訳で。



…という訳で今日まで３週に渡ってスピーカーについて

お話しして来ましたが。モニタ同様ここで終わり…



…という訳にも行かないんですわ。

実はこのスピーカー環境は少し前のもので

今は更にハイグレードなものになってます。

具体的にはここから更にもう１機スピーカー

（２，１ｃｈ）を追加した訳で…



もちろん無意味な追加ではありません。

ちゃんと狙いがあるのです。同時にこの

４、１ｃｈサラウンドアナログスピーカーシステム

（勝手に命名）ですが、まだ音の死角があるのですよ。

その死角とは何か？　そこをどう埋めるか？

次回はそうした切り口でお話ししたいと考えてます。

チャンネル５って知ってる？

今回はいきなり薀蓄から入ります。何せ大きな問題は

ゲームハードに対してどういったスピーカーを繋ぐか

ということですので。どういうスピーカーがあるか、というのを

事前に知って置かないと話について行けませんので。



前置きの前置きになりますが用語解説をば…

スピーカー、と言ってそれを構成する音を出す機械は

２種類あります。正確には３種類…であり名前も少々

違いますが、私達が購入できるものの範囲内で考えると

２種類、この名前で覚えてた方が色々上手く行くのですよ。



まずサテライト。和訳で衛星…ですが、スピーカーについて

この単語を使う時は中音域を中心にバランスよく全体的に

発する音域をカバーするスピーカーと捉えて頂きたく。

印象としては万能選手、故に器用貧乏な部分があると申しますか。



次にサブウーファー。低音の専門家です。



よく２、１ｃｈだの５、１ｃｈだの言うのは要は１つの

スピーカーのセットに対してこのサテライトと

サブウーファーが何個搭載されてるかを示します。

、の前の数字がサテライトの、後の数字がサブウーファーの

数を現してます。その上で、下記に３種挙げる代表的な

スピーカーの形式をご覧頂きたいのですが。



その１　２、０ｃｈ



数字の読み方は先程解説しましたのでお分かりになるかと

思います。すなわち、サテライト２つのみで構成される

サブウーファーを伴わない形式のスピーカーとなります。



ほとんどの場合、信号はアナログ形式で受信。その信号

使って２つのサテライトが何をしてるかと言えば右、左です。

右側、左側からそれぞれどういった音を出すか、以上の認識は

してないのですな。どんだけ距離が開こうと調整できるのは

基本音量の強弱だけ、と考えて頂きたく。





前回紹介したＬＳ－１１もこの形式です。

価格は…ピンキリですが最も安いもので千円を割ります。

とりあえず人が何言ってるのか分ればいいや

な人は、これだけでもいいのやも。



その２　２、１ｃｈ



上記の２、０ｃｈに新たにサブウーファー１つを

加えた形式です。低音担当の専門家がいる分

音に深みがあると申しますか。



これも多くの場合、アナログ信号で受信しております。

基本右、左、低音、しか認識はしてませんが

モノによっては２つのサテライトとサブウーファーを

別々に音量を設定できるものもあります。

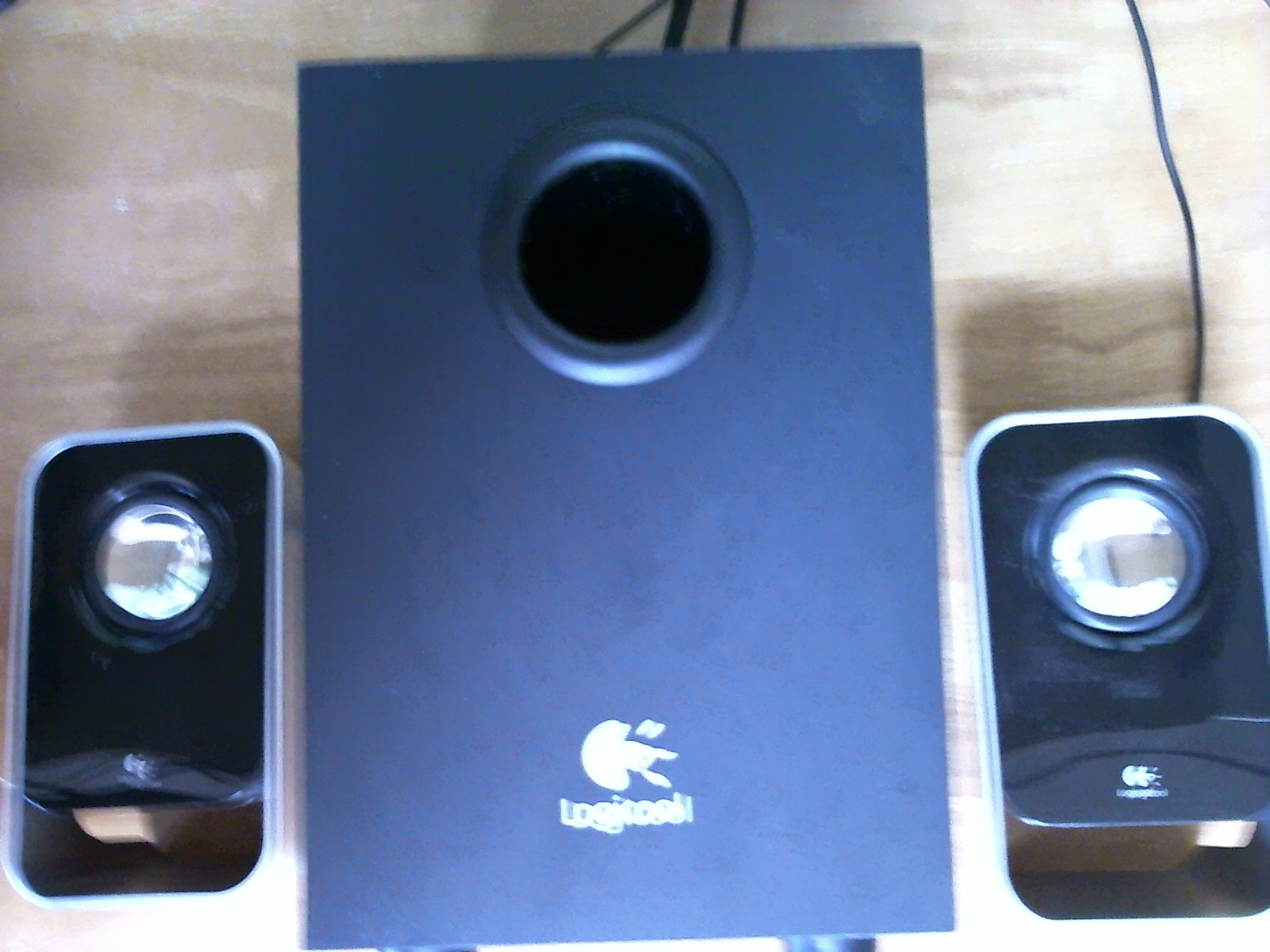

もう１つ使ってる奴。ＬＳ－２１というのがこの形式で。

えぇ。ちょうど分り易くサテライトはＬＳ－１１とサイズが違うだけ

ほぼ同じ形式なのですが…真ん中のでっかいのがサブウーファー

という奴で。床に直置きしてるアレです。

これが恐らく最も安いぐらいのものになるかと思いますが…

２、３千円は最低見て頂きたく。高いものだと１万円超える

ものも…映画やゲームのＢＧＭや音楽を、しっかり綺麗に

聞きたい人はこの辺りを見て頂きたく。



その３　５、１ｃｈ



…正直私、持ってないので分りませんが…

サテライト５つにサブウーファー１つ…と最早何がしたいんだか

さっぱり、な形式です。多くの場合サテライト５つの内

４つを使って斜め方向から人を囲み、前後それぞれに

左右のスピーカーを配した上で残り１つのサテライトを

正面に置き、更に低音専門のサブウーファーがある、と。

ざっくりとした説明としてはそういうものになるのですが。



ところが機械的な仕組みとしてはざっくりしてない。

何がって、多くの場合信号はデジタルで受信してます。

つまり…よくは分りませんが左右の斜め前、斜め後ろも

適当にその方向にあればいいのではなく、ベストに聞こえる

角度、距離が決められています。もちろんその分音の質は

いいものなのですが…面倒臭い、というのはまぁ否定の余地が

ありませんな。



そして。お値段の程は。





…一番安い価格帯のものでこんぐらいはします。

いいもの選ぼうとすると５万とか…それはもう天井知らず。



さて。当ブログではモニタを特集した際に、値段が

高いからという理由でＤ端子対応モニタを無視しろとさえ

言ってます。その方針上。スピーカーを特集してる今回も

この５、１ｃｈは無視する方針で行きます。

但し。もちろん抜け道を探しますよ。

価格を上げずによりよい音響環境を手に入れるための

ちょいと一工夫をば。



まずこいつを見て下され。これが今回の裏技のキモ。

今回の記事では、これだけ覚えて頂ければ、というぐらい

重要な道具であります。





（価格はこんなもん。最悪１００円ショップにもあるそうです。

１００円ではないですが）

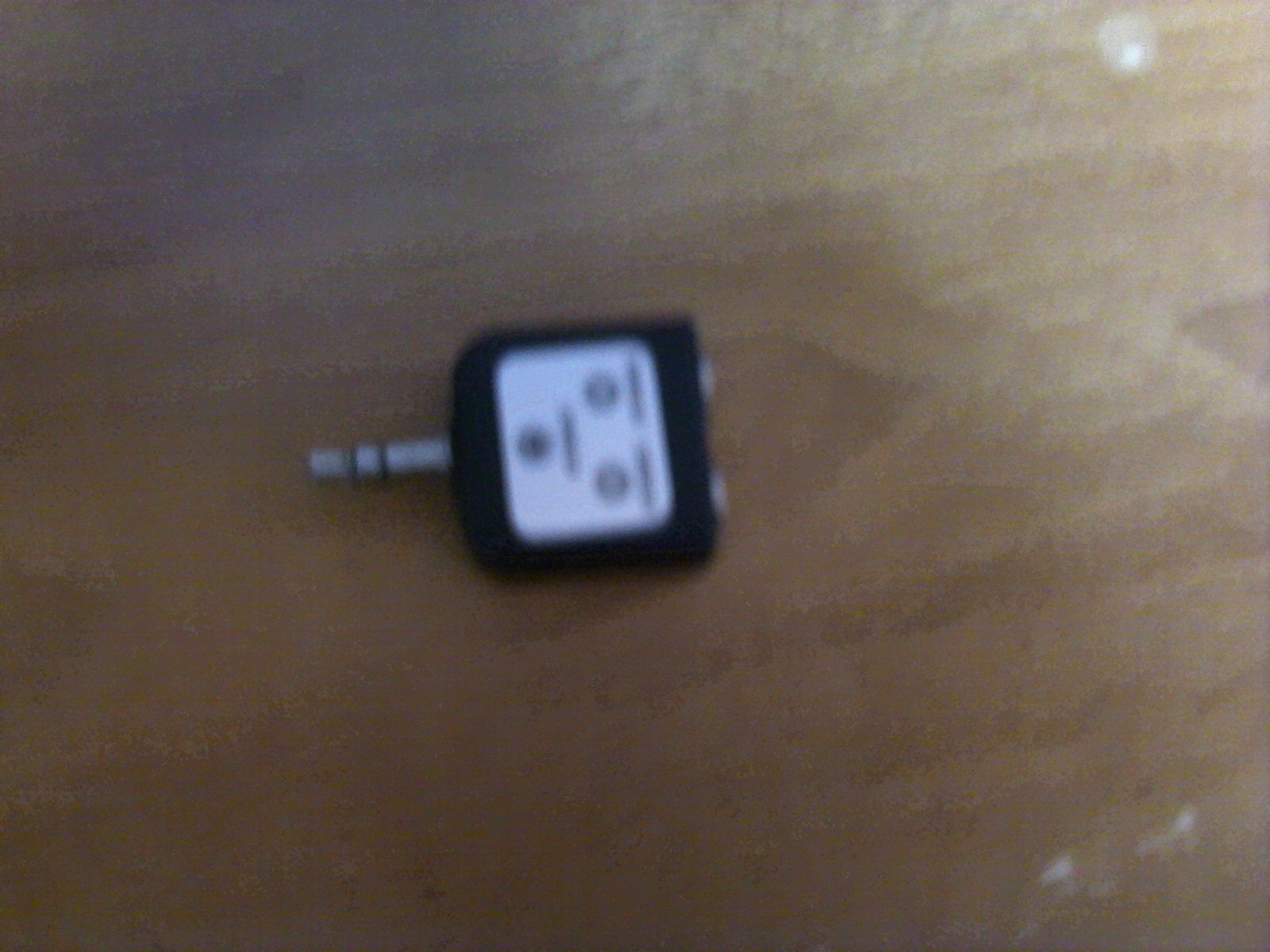

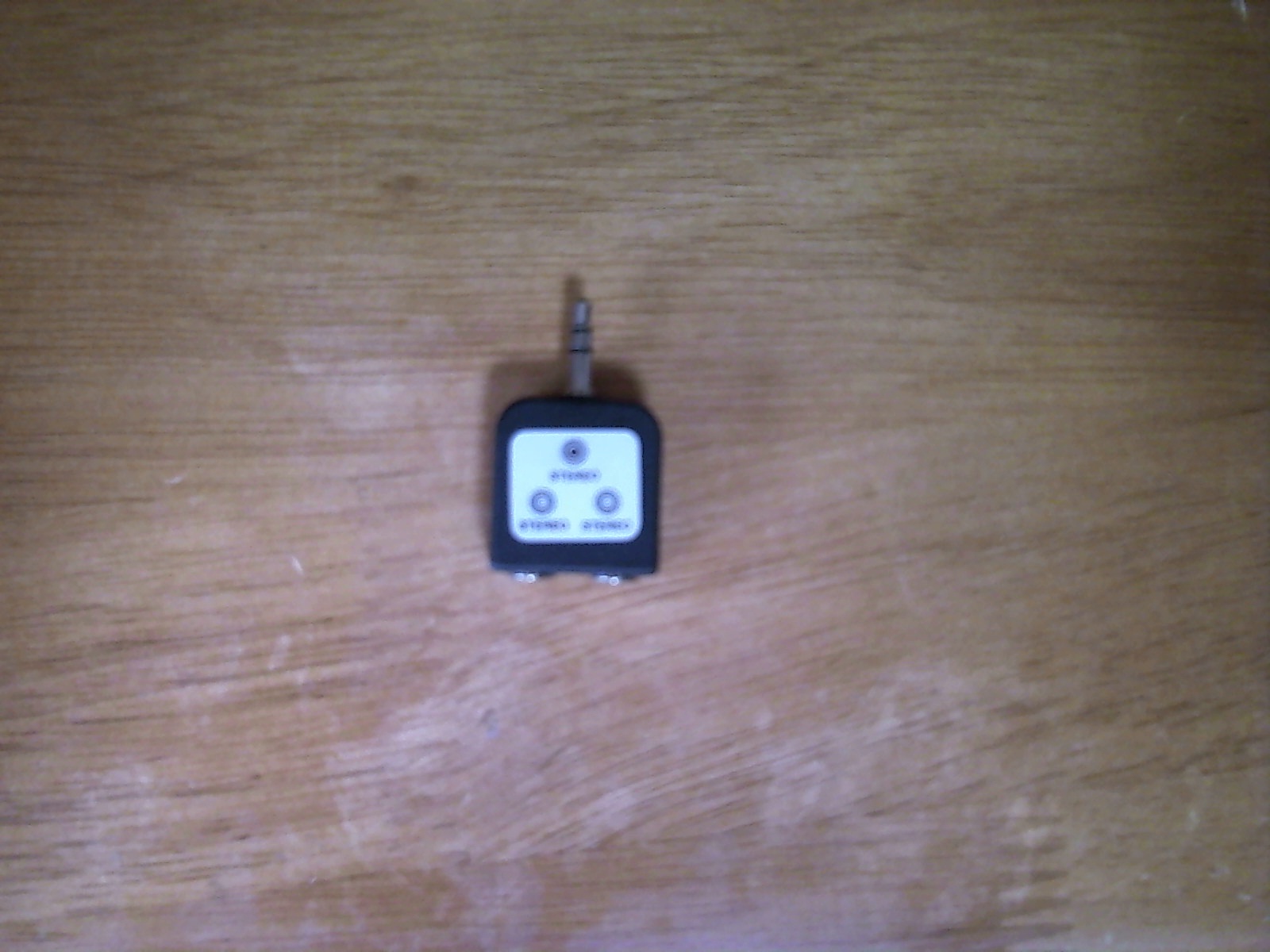

ステレオ分配器といいます。コンセントのタコ足配線の如く

ステレオミニ（プラグ、ジャック）から出る信号を二股にする道具

です。これを使って、異なる２つのスピーカーを繋ぐ。

理想は２、１ｃｈを１機含む編成ですね。低音の専門家はいた方がいいので。

私の場合上記のＬＳ－１１、ＬＳ－２１ですね。



で。これでサテライトが４つに増える訳です。右左それぞれ２つずつ。

左右を間違えないように、その４つを自分の斜め前後に配置します。

例を出すなれば、このように。

（前面…）

（後面…）



と。左右それぞれで自分を囲むことで。擬似的に

サラウンドサウンドを作れます。

そして。そのシステムを作るためのお値段は。





…ご覧の通り、５千円以下で済みます。

ここから諸々のケーブルを用意したとしても

５千円より大幅に漏れはしないでしょうし。

更に言えばスピーカー自体はもっと安いものがあるので

価格はもっと落せます。



そしてアナログならではの利点をば…先述の通り

音の左右しか認識してない、距離とか考えず適当に

自分の前後斜め、左右に適当に配置し、自分が

心地よく聞こえるよう２つのスピーカーのボリュームだけを

調整すればいいだけです。デジタルよりも簡単。



何が言いたいのかというと。スピーカーの質は量で

誤魔化すことができるのですよ。それが今回の結論。

ちなみにこのステレオ分配器、又繋ぎもできます。

すなわち、３つ使えば４つのスピーカーを接続する

ことが可能。８、４ｃｈなんていう変態的音響環境を構築する

ことも出来ます。多分意味ないですが。



…さて。量で誤魔化す、等と言って何故お前は一番安い

スピーカーを使わないのかと。当然の疑問として。

えぇ。ちゃんと理由があります。このＬＳ－２１、ＬＳ－１１で

なければならない理由が。それを次回お話ししようかと。

アッー

前回までさんざっぱら固定ゲームハードとＰＣ用モニタの

接続方法を解説して参りまして。その中で注意深く読んで

頂いていた方は「何かおかしいな」と思って頂けたかと

思うのですが。



私前回まで散々「モニタに映像を出力するための方法」ばかり

話を続けてまして。肝心なところが抜けてるのですよ。

すなわち音。無音でやれるゲームなんてそうはありませんし

そもそもほとんど全てに近いゲームソフトがＢＧＭなり

効果音なりを含めて持ってますので、我慢して無音で

やるのは大変に味気ないものです。もちろん私もそうは

しておりませんよ。

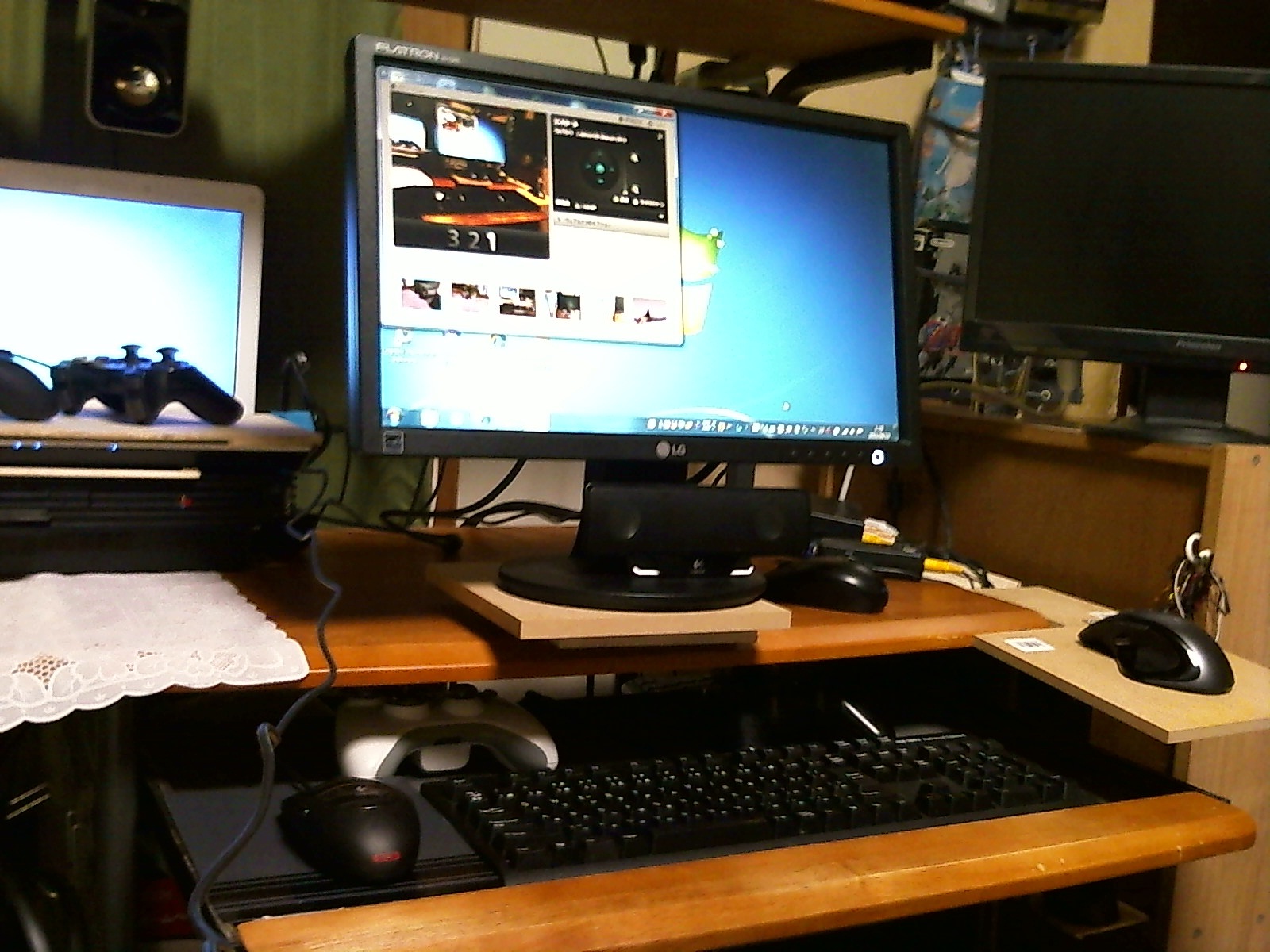

さてこのメインデスクの右側にあります

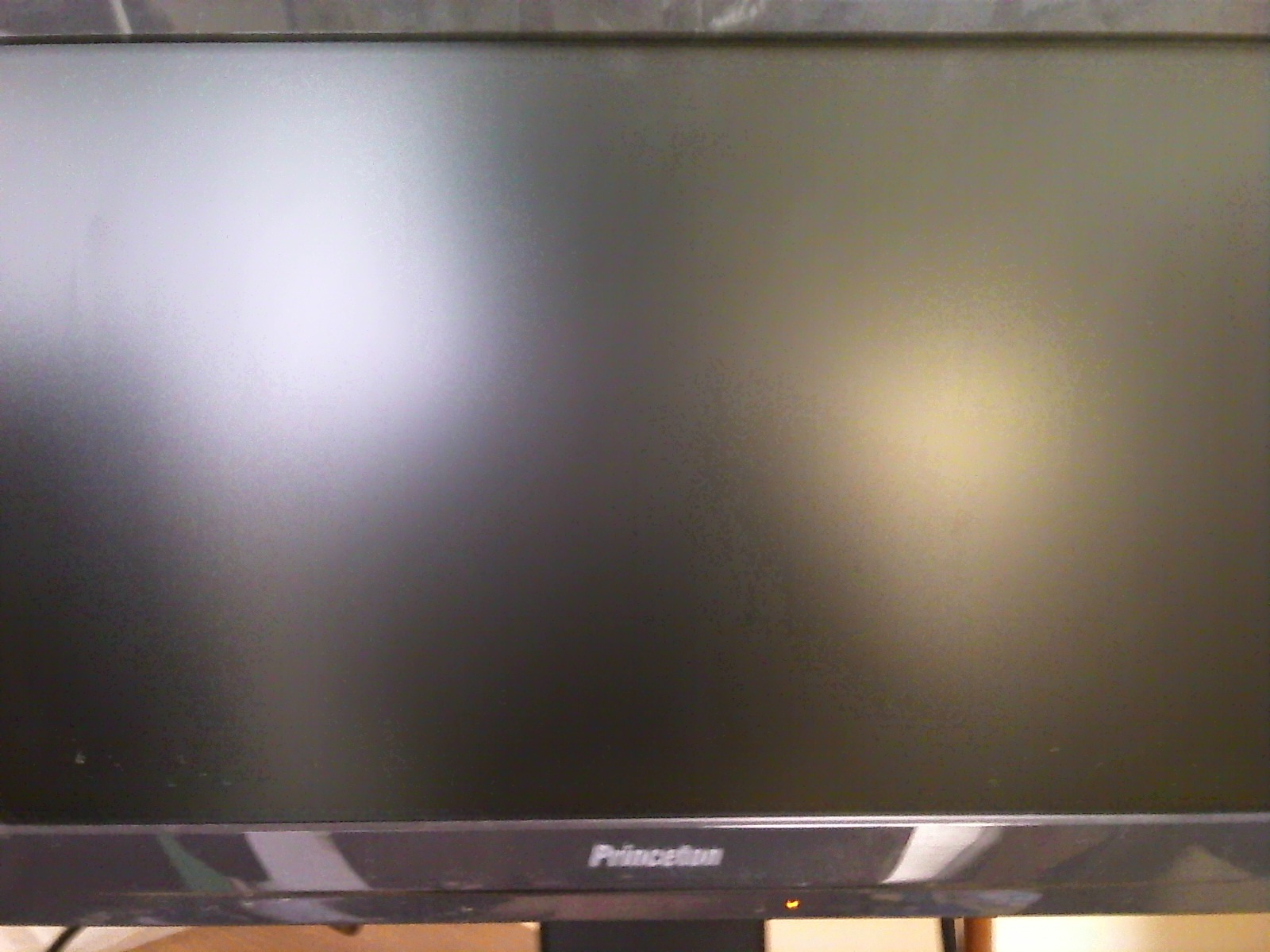

ゲームハード専用モニタですが。一応

スピーカーは内蔵しております。ただし

入力端子はステレオミニジャックです。

赤白黄色の赤白、を直接ブスっと挿せばいいのではない。



と。ここで閑話休題。説明せねばならない単語が１つ

出て参りましたので。少しスペースを割いて解説しますと。

ステレオミニジャック。分り易いように重要な部分だけ

太字にしました。ジャックの部分はいいのですよ。ただ端子の

形状として挿される側だという話です。ちなみに挿す側がプラグ。

本当に、そこはどうでもいい。問題は「ステレオミニ」の部分。

これが一体何であるかと。



…偉そうに勿体つけて大したことはないんですけどね。

ごくありふれた、皆様の身近にもほとんどの場合必ずある

端子です。ぶっちゃけた話イヤホンを繋ぐ端子がステレオミニ

です。Ｉ－ｐｏｄなり携帯電話なり…あぁ携帯電話の場合は直接、では

なく大概マイクやらコントローラやらを咬ませるアダプタを間に

挟みまして…そのアダプタと接続する部分のことですが。



さて、振り返って考えて頂きたく。これまでＰＳ２、Ｘｂｏｘ３６０

ＰＳ３とそれぞれモニタとの接続方法を話しましたが。

どのハードの場合でも音声に関しては相変わらず赤白黄色

（黄色は映像担当なのでＰＳ２以外では使ってませんが）から出力

することを前提でお話したはずです。



端子の形違う！　これもまたコンバータで変換しなきゃならないの！？

わざわざたっかい金出して！？

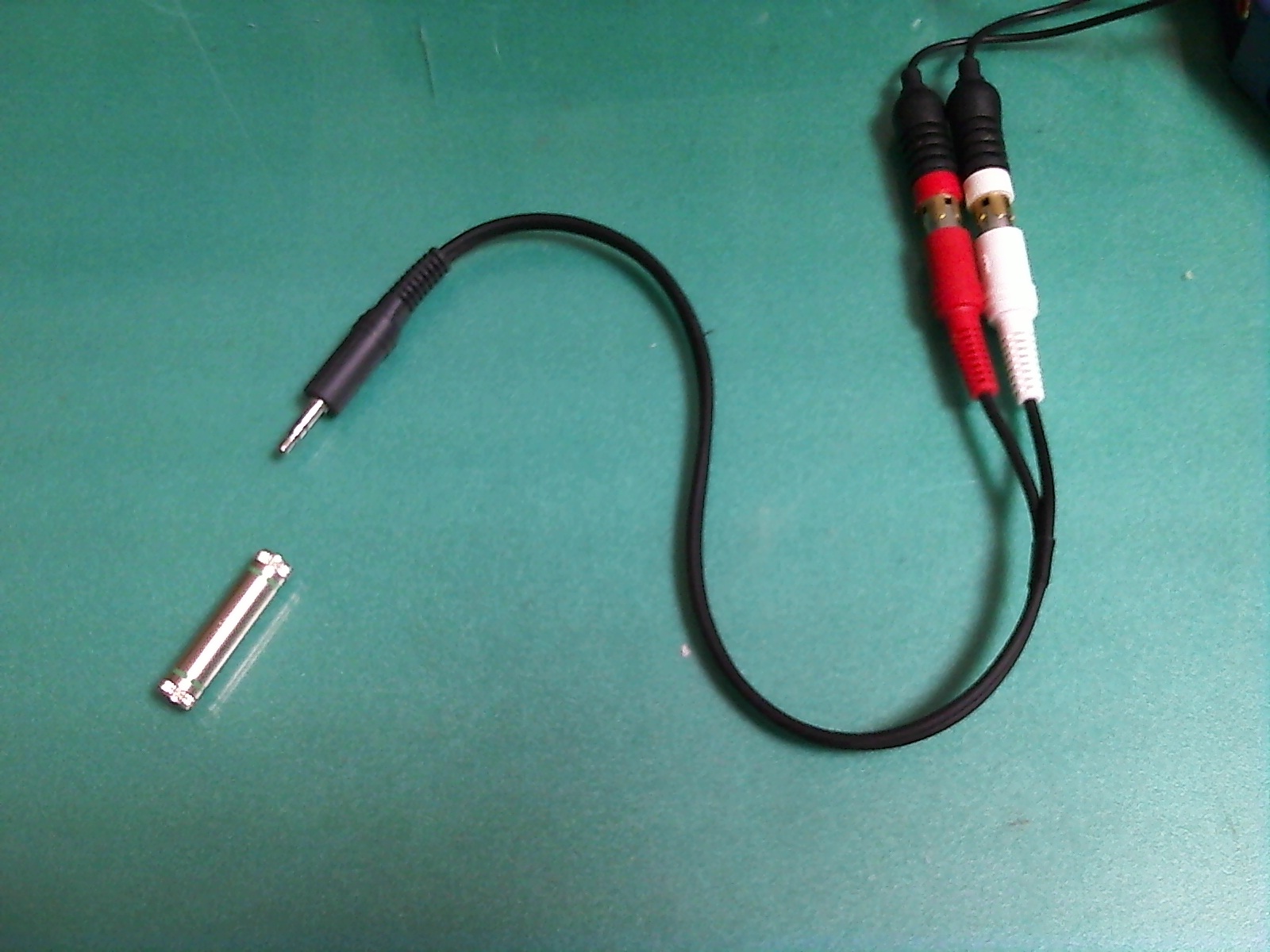

…うん。慌てるこたぁない。この部分の変換はケーブル１本で

何とかなります。上記のケーブルについては最悪１００円ショップで

売ってます（多くの場合は１００円ではないにせよ）。そして大概の

スピーカー、入力端子として実装してるのはステレオミニプラグであり

挿す側、こっちの変換ケーブルのプラグも挿す側ですから

（挿される側で売ってるのも探したらあるのか）？

そこも挿す側から挿される側に変換しなければなりませんが…

プラグの先をご覧下さい。これがそのアダプタとなります。

これにしたって同額ぐらいで買えます。



 何かＡｍａｚｏｎから買おうと考えることがアホらしいぐらいの

低価格ですが。要は音声端子の変換は大体この程度の

価格でできるということで。



で。これを使ってモニタ備え付けのスピーカーからそのまま

出力してるか、と言われたらそうは行きません。

モニタ備え付けのものなぞ、出力はたかが知れてるでしょう。

初めから外付けのスピーカーを使ってたのですよ。

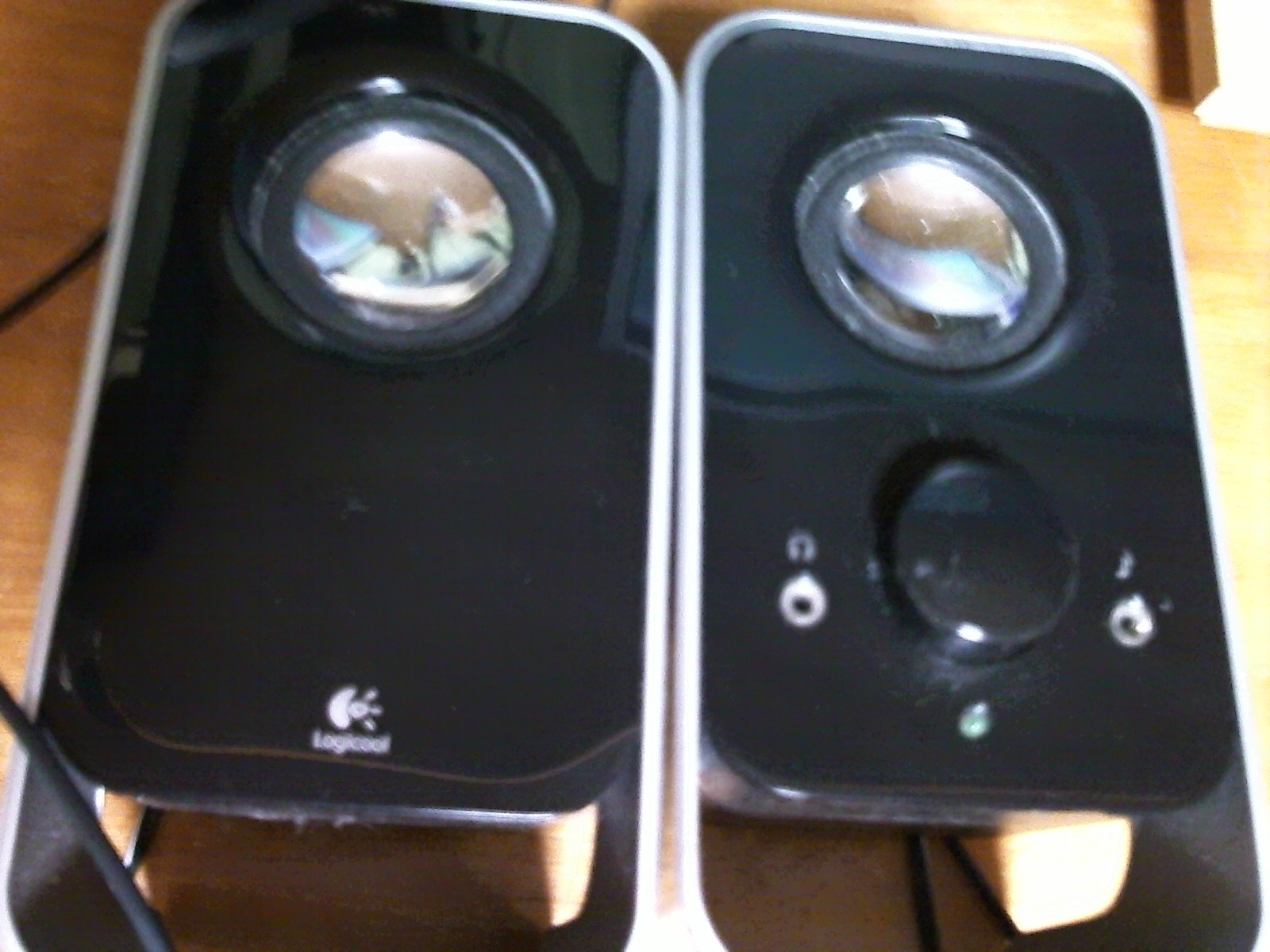

それがこいつ、ＬＳ－１１です。こいつの凄いところは入力端子に

ステレオミニプラグだけでなくステレオミニジャックもついてる。

すなわち挿しても挿されてもイケるスピーカーなのです。

アダプタを買う必要がありません。配線が簡単に済みます。



ただ今このスピーカー…一線を退陣してるんですわ。使ってない…

訳じゃないんですけど、具体的にはこんなになっちゃってる、と

申しますか。



…何故こんな位置にスピーカーがあるのか！？

よりよい音響環境を模索した結果、こういう大変

アクロバティックな配置になってはしまった訳ですが…

こうすると何がどういいのか、皆様にはさっぱり、といった

感じでしょう…



次回はこれの解説…という訳ではないですが。

このＬＳ－１１に満足できなくなった私がその後

どのように音響環境を強化して行ったか

追ってご説明しようかと思います。



…といって。スピーカー関連の薀蓄山盛りになる

少々頭の痛い内容となりますが。しかしながら

安価で高質、を両立させる裏技をご紹介する

つもりですので。当ブログの存在意義とも言える必見の

内容と言えましょう。といって自分でハードル上げて

どうする…

ライダあぁぁぁあ！ 変・身！

いよいよお待ちかね、ＰＳ３とＰＣ用モニタを直接接続する

方法です。まずはこれをご覧頂きたく。

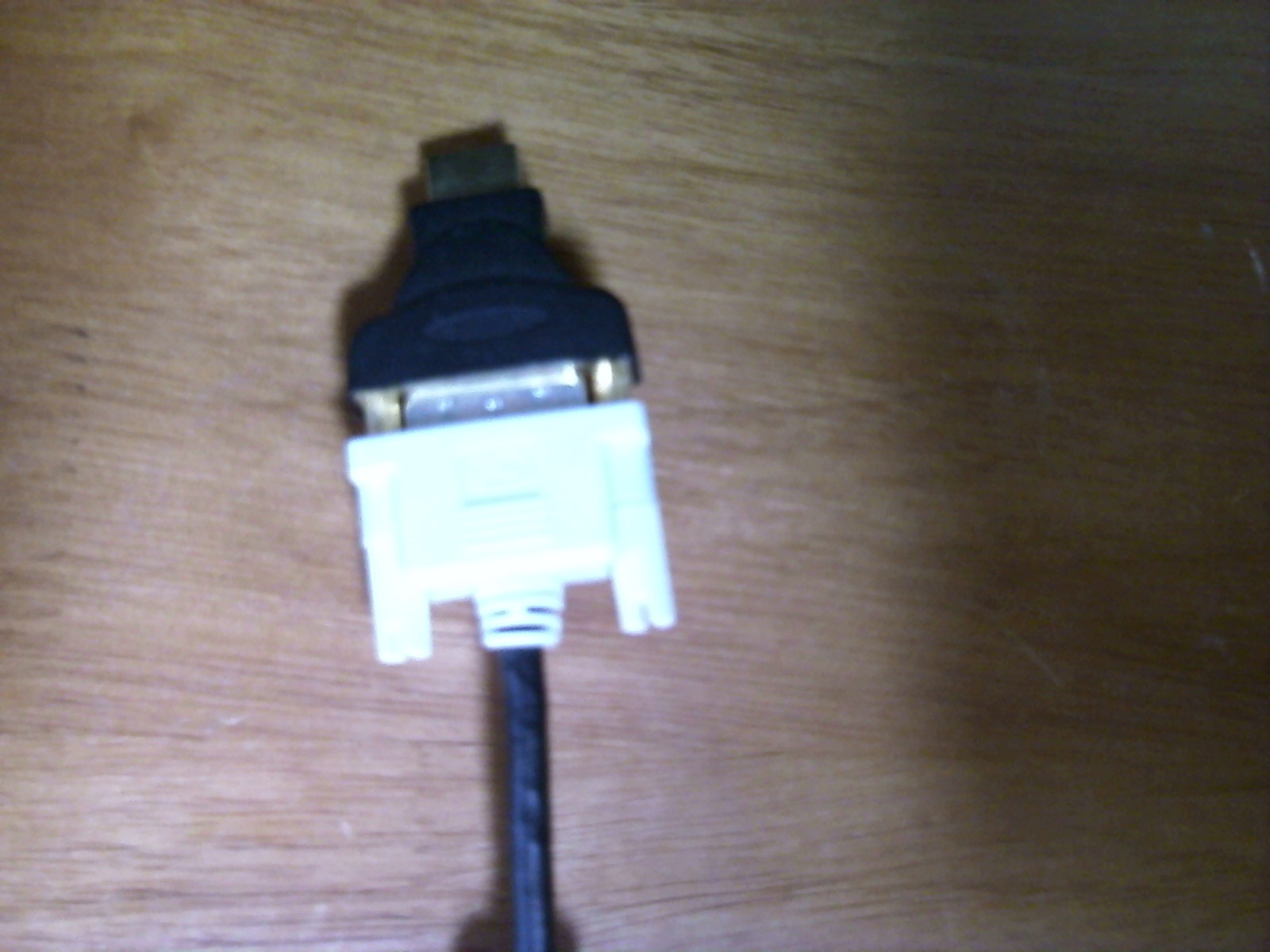

…と。ご覧の通り。ＨＤＭＩ端子をＤＶＩ端子に切り替えるアダプタが

あります。デュアルモニタ特集で行った通り、ＤＶＩケーブルはモニタに

同梱されてるため、アダプタ１つ買ってつけるだけで終わりです。



…それで終るのであれば、わざわざ１回分更新を割きませんよ。

ＰＳ３の場合は、この後少々作業が必要となるのです。



モニタ特集の、端子の話を思い出して頂きたいのですが。

えぇ。あの難しいうんちくばっかりだった回です。

こう紹介してたかと思います。



ＤＶＩ－２４ｐｉｎは画像のみの出力となる。

ＨＤＭＩは画像に加え、音声も出力している。

…と。ハード側がＨＤＭＩで、モニタ側がＤＶＩだと

すなわち、ただ単純に接続しただけでは音が出ません。

音を別の方法で出力するよう設定する必要があるのです。



一つ一つ手順を書いて行きますと。



１　アダプタとＤＶＩコードを接続。その上で、ＰＳ３と接続。

　　ただしまだモニタには接続しない。ＰＳ３から赤白黄色も

　　引き抜かない。



２　その状態でＰＳ３機動。ゲームを機動させちゃいけません。

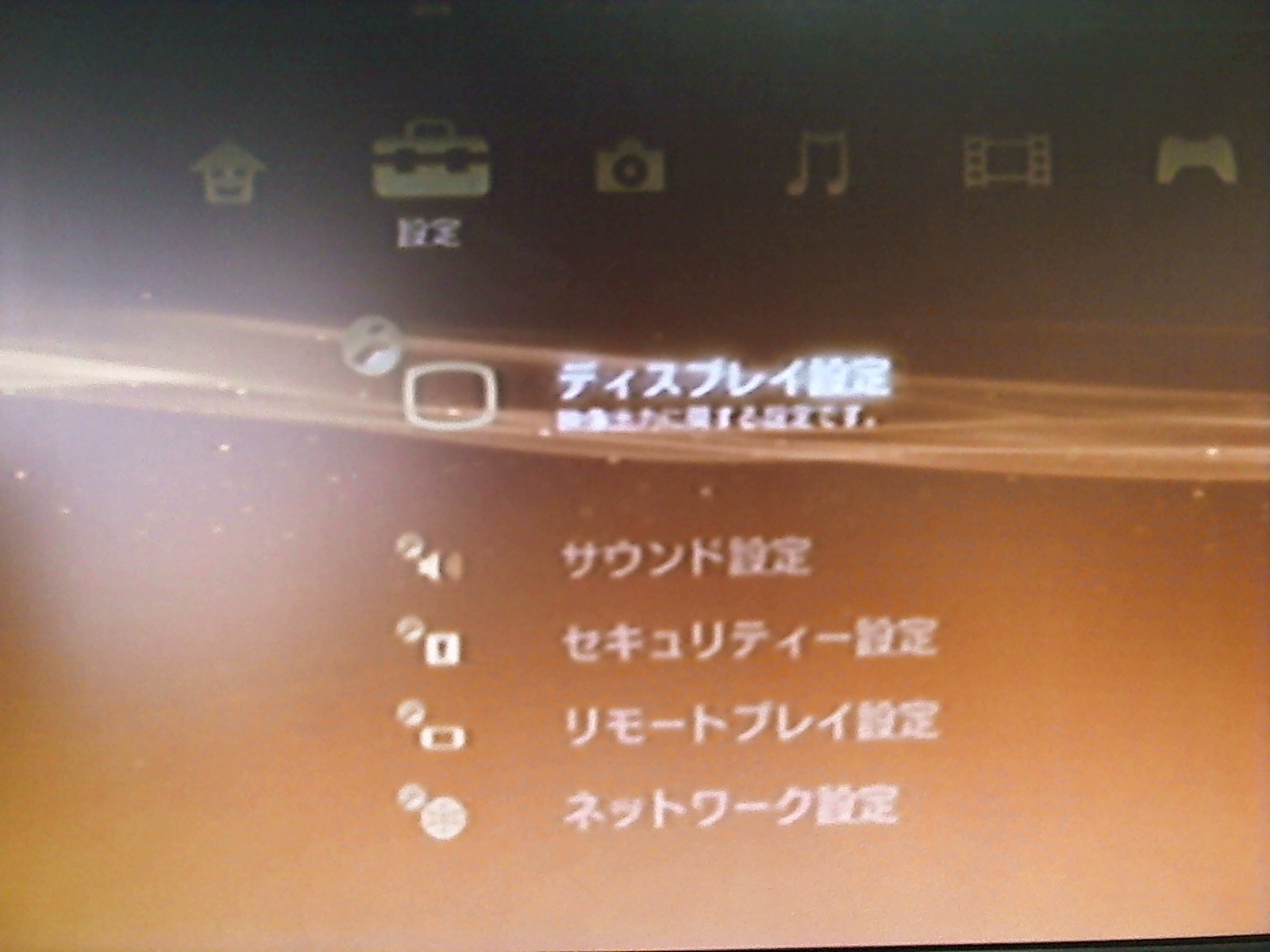

　　設定開始。以下の画面の通り…


設定→ディスプレイ設定…

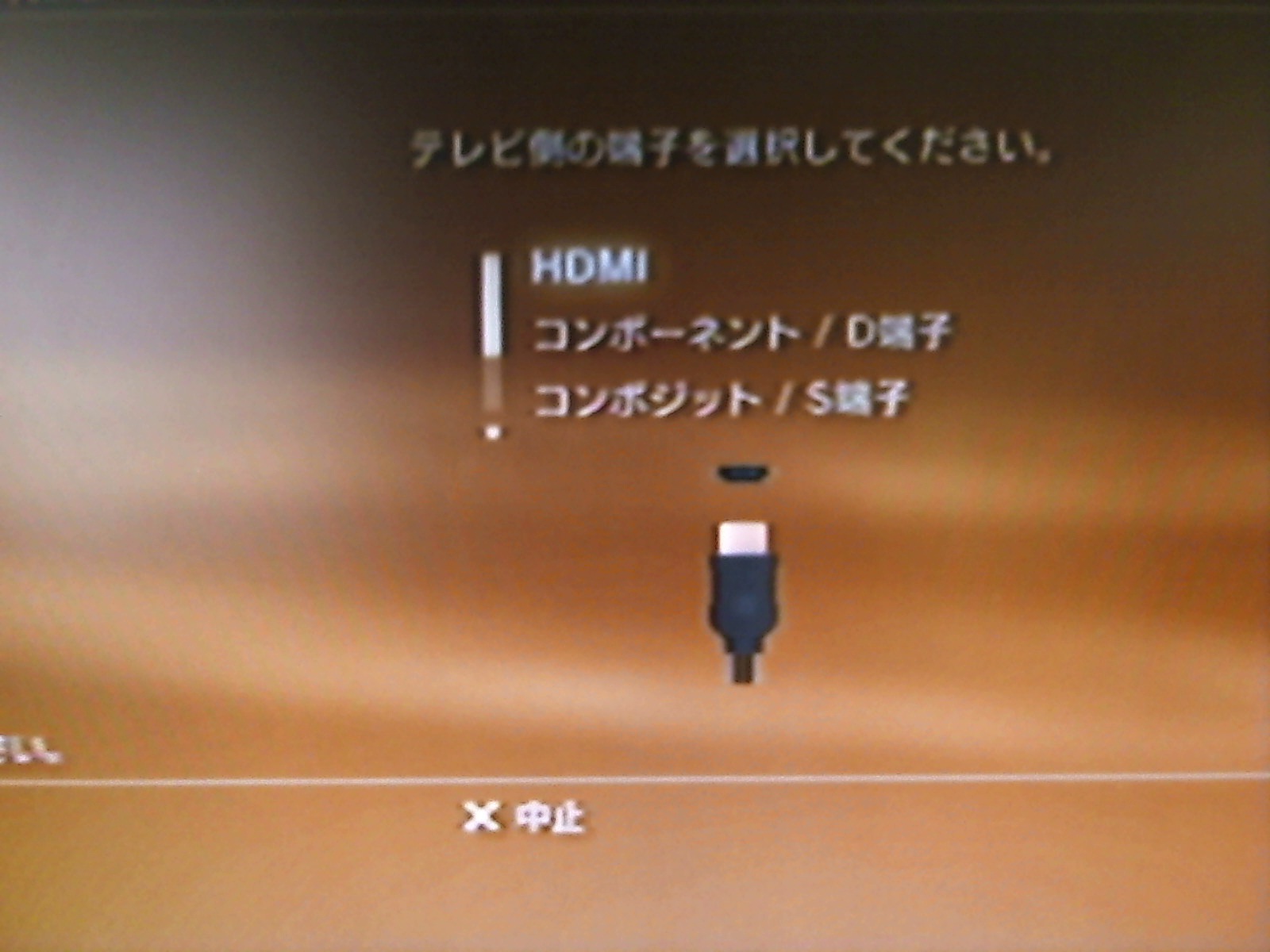

→ＨＤＭＩ端子、を選択…



３　ここまでで信号を赤白黄色から、ＨＤＭＩで出力する設定が完了

　　します。ただし３０秒以内に繋ぎ代えろという指示が出るため

　　急いでモニタに繋がってるアップスキャンコンバータ経由の

　　Ｄ－ｓｕｂ１５ｐｉｎを引き抜き、ＤＶＩ－２４ｐｉｎを差し替えましょう。



…私の買ったモニタは両端子の距離が近過ぎて同時に接続は

できないようになってまして。このタイミングで急ぐ必要が

あったのですが。多分同時に接続できるタイプがもしあったと

しても、モニタに出力できる画像は画面１枚分だけですから

同時に接続、では正常に表示されないのではないかと…

やはりなるべく片方の端子のみが刺さってる状態が好ましいと

思われますので、抜き代えは必要です。

代わりに一時的にモニタ自体を一時的にテレビの目の前に運び

赤白黄色はそっちに挿して、モニタには初めからＤＶＩを挿して

という方法もありますが…そういう力技ができる方は是非どうぞ。



その次にこの画面が出るので…



これで信号がＨＤＭＩから出るようになりました。

既にぱっと見で画質が違う…文字がぼやけてないのが

お分かり頂けるかと。まぁアップスキャンコンバータというのが

どんだけ無理矢理変換してる道具かってことの証明でも

ありますが…



４　ここで終わりではありません。この状態だと先述の通り

　　音が出ません。音声信号もＨＤＭＩから出てます…

　　しかし受けてる端子は音を受け入れられないＤＶＩ

　　受け入れ先がないまま信号だけが詰まってる状態ですので。

　　次に再び音声信号だけを、赤白黄色の赤白から出力する

　　設定を行います。

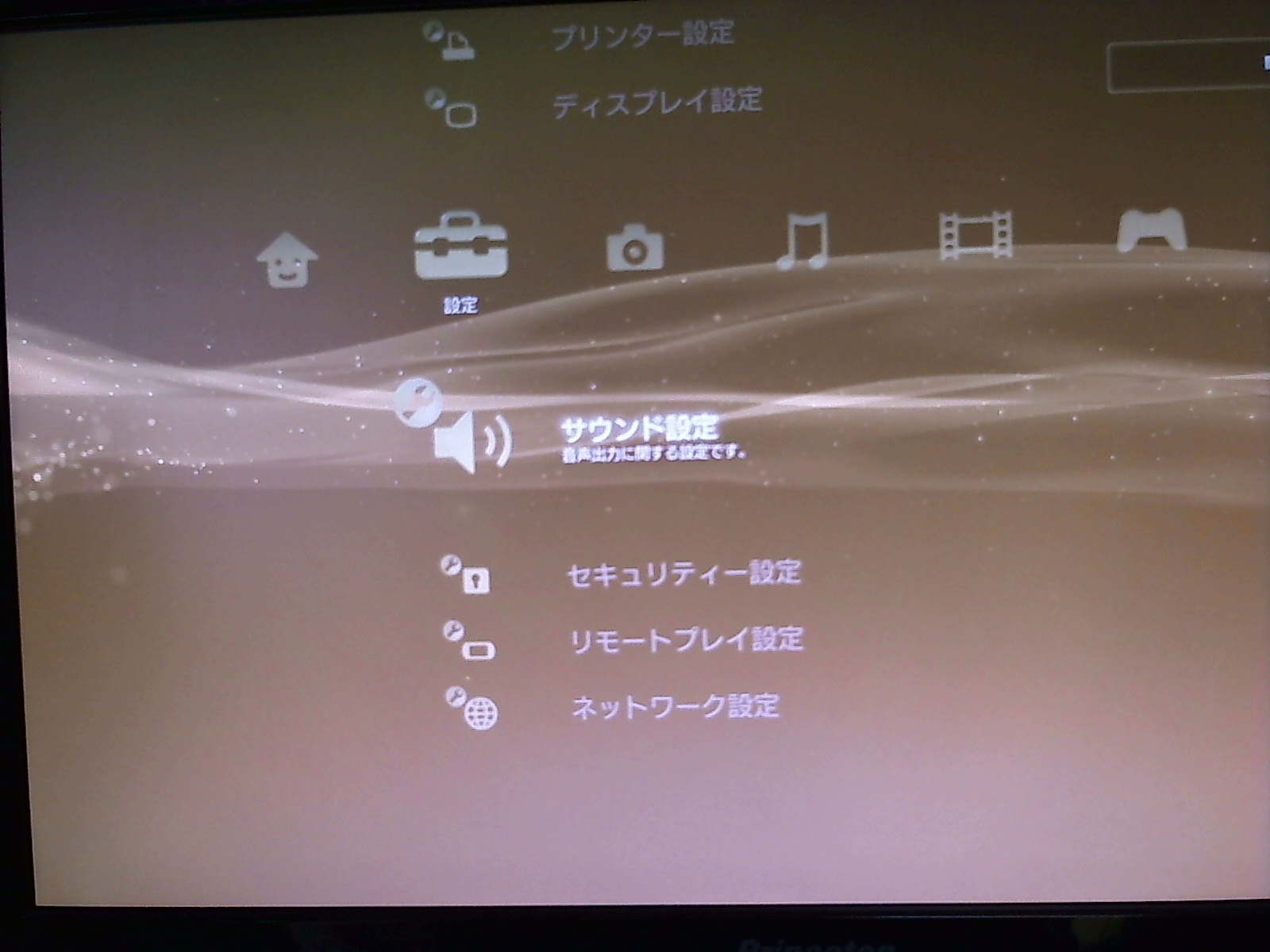

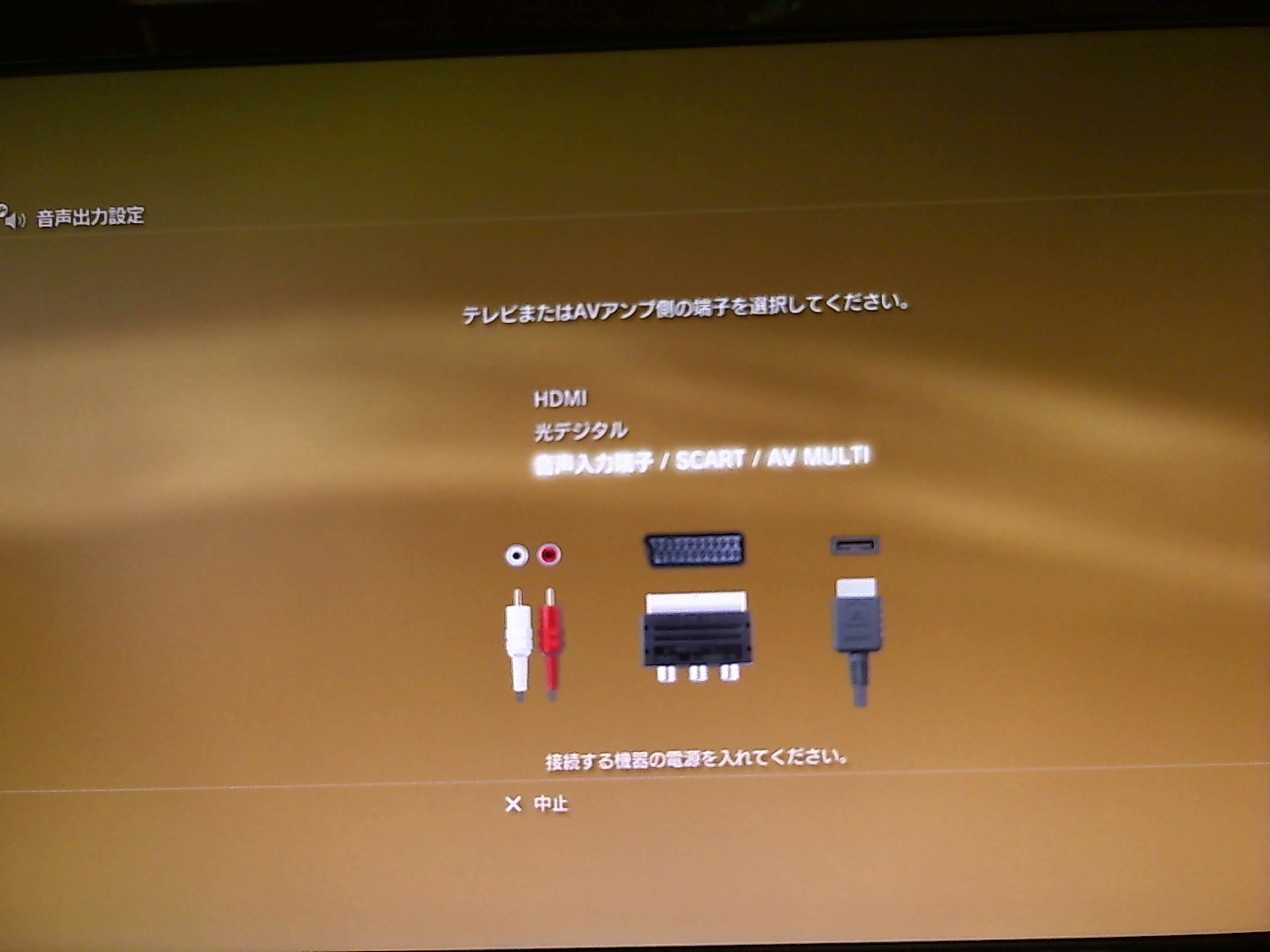

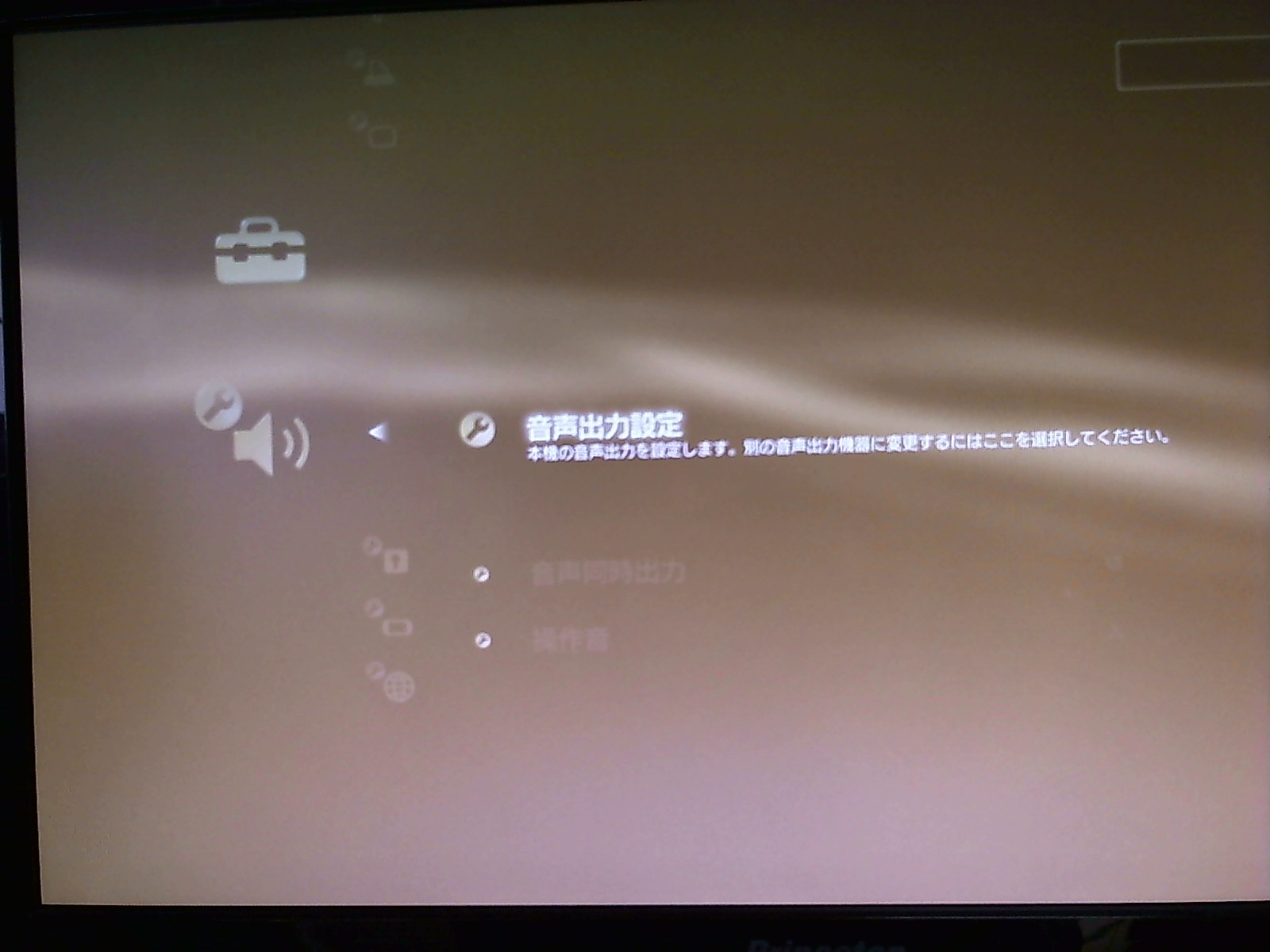

設定→サウンド設定…


→音声出力設定…


→音声入力（以下略）を選択…



以上。御粗末。



これで変わらず赤白から出るようになります。

これで、Ｄ－ｓｕｂ１５ｐｉｎ、ＤＶＩ２４ｐｉｎしか搭載されてない

最低限の機能のモニタに対してＰＳ３の画像を高画質で

出力できるようになります。



とはいえモニタ特集でもお話しした通り…

ＨＤＭＩ端子１つ対応端子を増やしたところで

モニタの価格って大して変わらないんですわ。

既にモニタがある、という方はともかく、これから

モニタを買う、という方は初めからＨＤＭＩ対応の

ものを購入してしまった方がいいかも知れません。

そこら辺は次のスピーカー特集を見て頂いてからでも

遅くはないとは思いますが…



ちなみに。これでどんだけ画質が違うか。

「わー画面がきれー！」だけじゃ終わりませんぜ。

ゲームの成績にも関わって参ります。

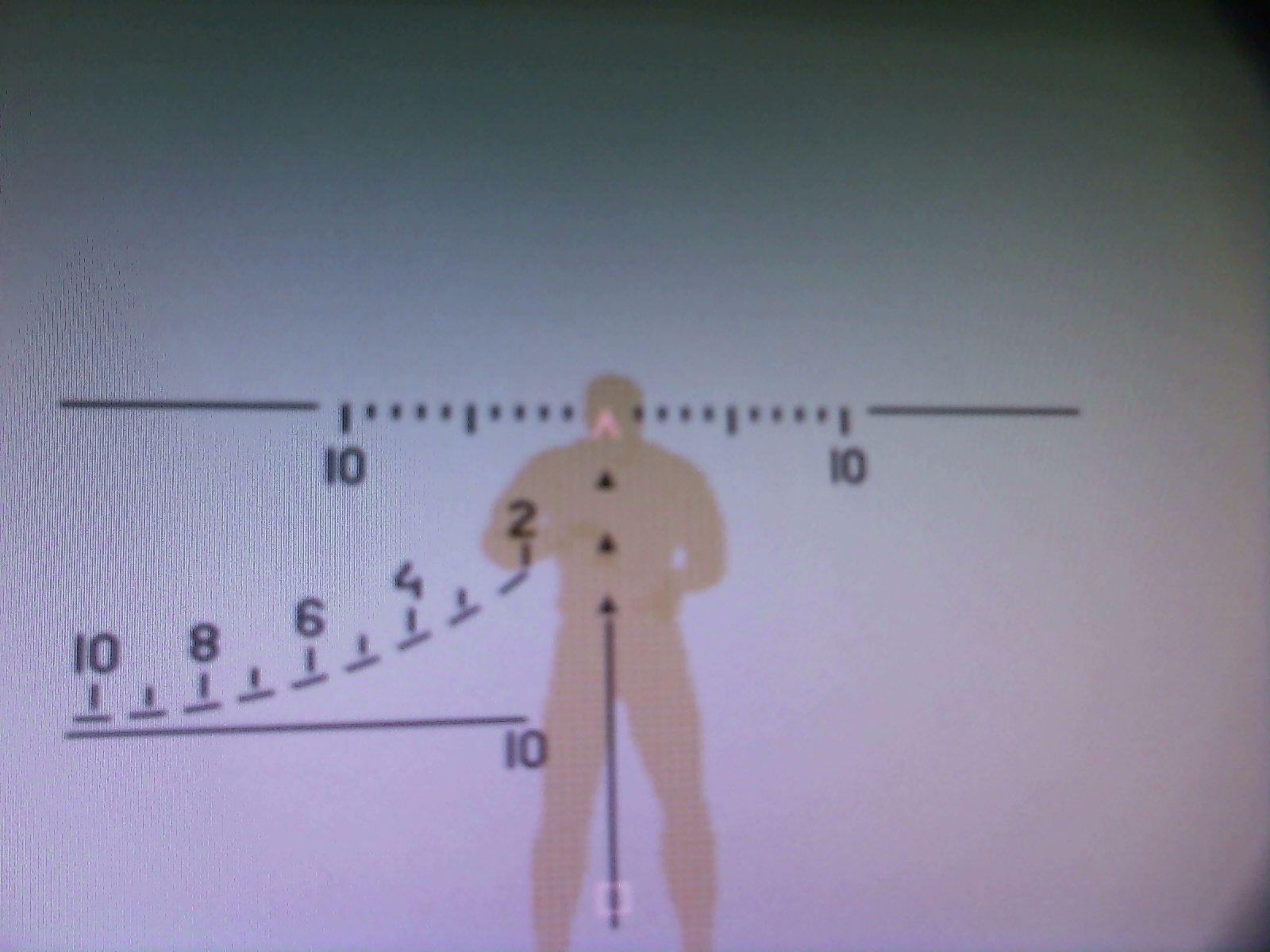

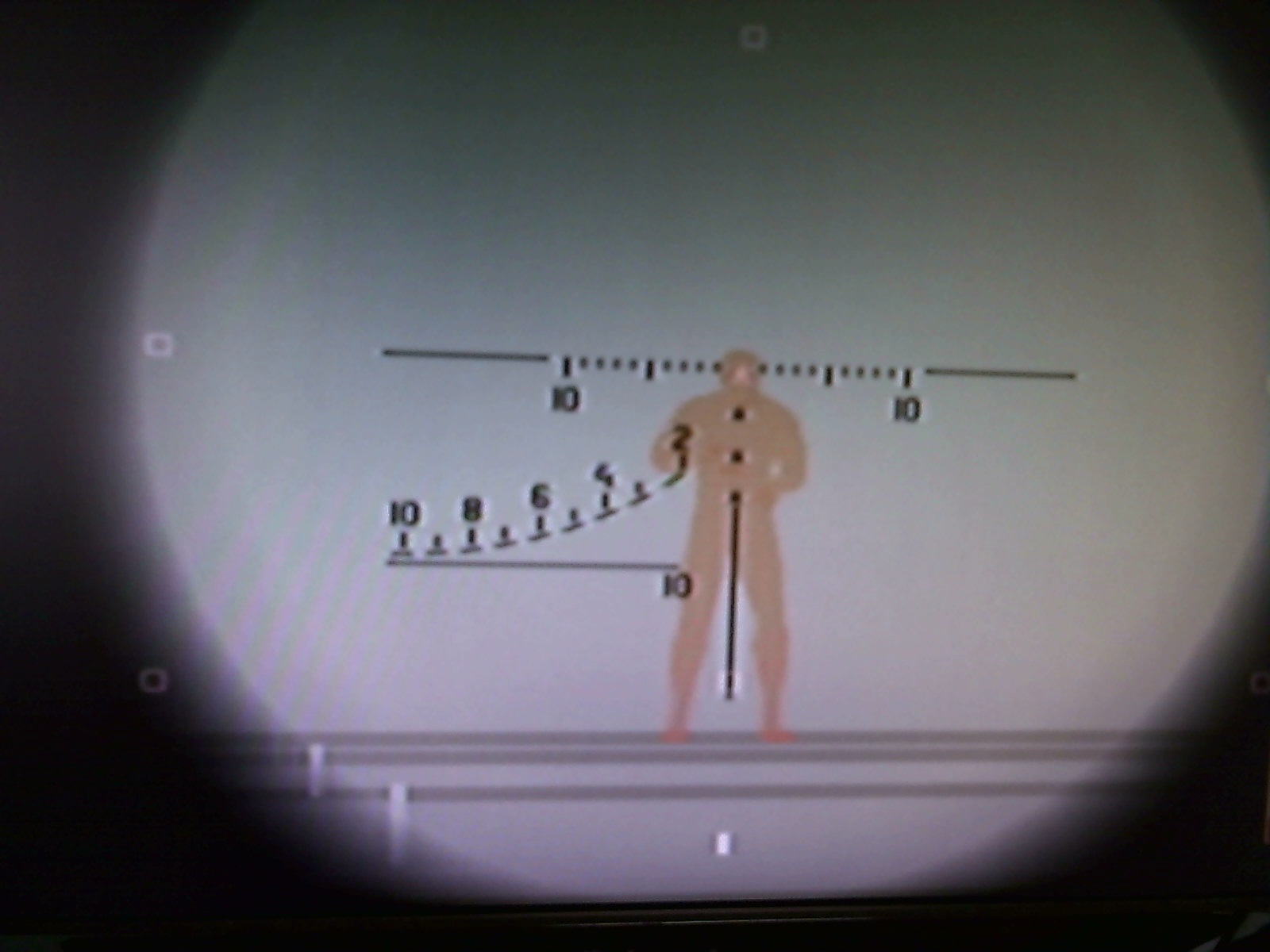

注目したいのが狙撃。えぇ。ＰＳ３…Ｘｂｏｚ３６０もそうですが

ＦＰＳとか多いですからね。上が黄色、下がＨＤＭＩですが。




（何かぼやけてて狙い辛い…）


（くっきり！　丸見え！）



…とまぁこんだけ違いますので。そりゃあもう

露骨に影響します。今まで見えなかった距離の敵が

見えるようになる、というレベル。オンラインゲームで

スナイパーを担当されてる方々。赤白黄色でやってる

内はまだまだ全力出せてませんぜ。ＨＤＭＩに繋ぎ代え

お手軽にレベルアップしましょう！



…さて。しっかり読んで頂いている方にはここで１つ疑問が

出て来るかと…前々回扱ったアップスキャンコンバータと今回の

アダプタ、どう違うのかと。別の端子に切り替えてるって意味じゃ

同じじゃないかと。で何で前々回は画質が低下し、今回はそのまんま

なのかと。



まぁ言葉の問題っちゃ問題ですが…アップスキャン「コンバータ」は

「変換器」です。受けた信号を別の形に情報を変換してるのですよ。

対して「アダプタ」は単純に入口の形を替えるだけの金具です。

信号自体は変わらないものを出してる、と。て訳でアダプタを使った

方が無理の少ない変換をしてる訳ですな。



要は、コンバータを使う必要があるほど無理な変換であれば

多少画質劣化を起こす覚悟は必要、できるだけ自然な形で

モニタと接続する方法を（コウトパフォーマンスも含め）考えて

もらえれば、というのがこの３回ぐらいの趣旨です。

そういやコンバータ自体の価格提示がまだでしたね…





ま、汎用ではあるのですが…黄色をＤ－ｓｕｂ１５ｐｉｎに変換するための

価格がこれです。多少のにじみは無視してこいつを使うか…

あるいは各ハード毎に別の方法を考え、綺麗な画質で楽しむか…

ＰＳ２のようにＤ端子だけ、って例も１世代前のハードだと普通に

ありますし、なかなか悩み所ではあります。

ホーラ、慣れないことなんてするもんじゃないんだ…

何がってシルバーウィーク増刊号ですよ。ぶっちゃけた話アレが

あったお陰で今回微妙なところで話が終わります。

色々企画練り直したらＰＳ３のモニタとの接続は少し詳しく

やらなきゃならんことが分りまして…本来一気にやるはず

だったのですが今回はＸｂｏｘ３６０との接続方法のみの紹介に

留めます。お陰で２回分微妙な短さで終わるため

妙に薀蓄が多くなりますが。



前回のおさらいをまず申し上げます。

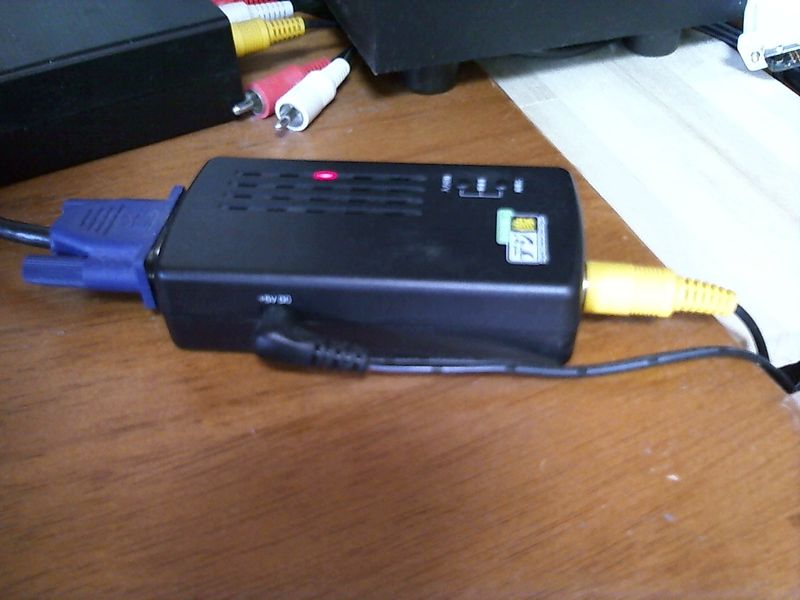

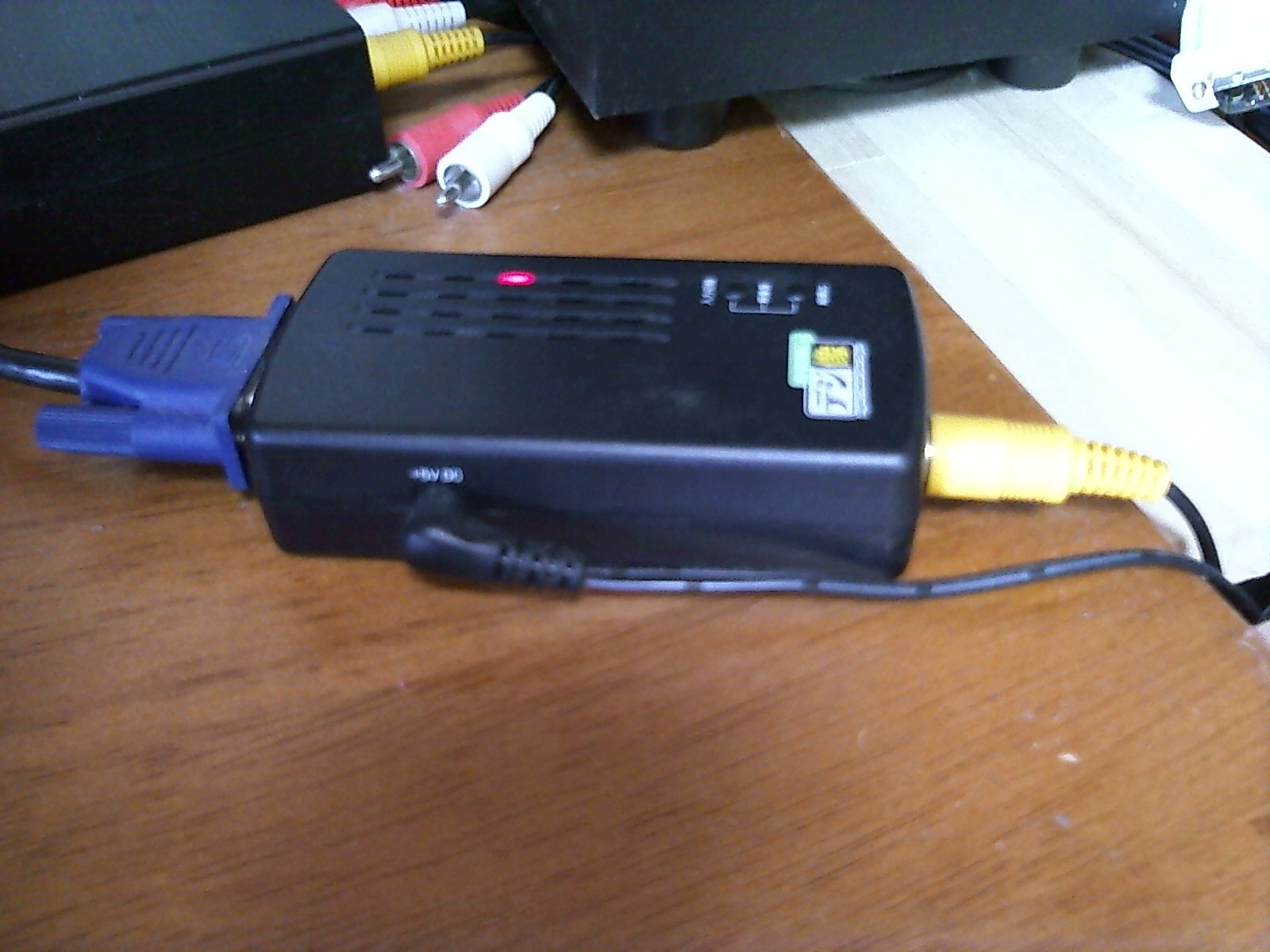

端子の切替ができるアップスキャンコンバータと

いう道具があることをご紹介致しました。

これで赤白黄色の映像を出力してる黄色の端子を

Ｄ－ｓｕｂ１５ｐｉｎに変換し、ＰＣ用モニタに接続するという

荒業をお見せしましたが。しかしながら同時に

所詮荒業は荒業に過ぎず、そもそも黄色が出力する余り

綺麗でない画像を出力することになること、更に変換器を

介したために画質が落ちてしまうこと、総じて

余りいい方法ではないということをお話しました。



そもそも変換器を差し挟むこと自体が理想的ではないのです。

ハードとモニタはケーブル１本で繋ぐ。これができれば

一番いい訳で。あくまでできない状況を無理矢理何とか

するための道具がアップスキャンコンバータです。

話は逸れますが、よく家電量販店で見る

ＰＳＰの画像をＨＤＭＩケーブルでモニタに出力しますよ

みたいな道具を売ってますが、見てると

ＨＤＭＩの癖に随分画像にじんでるなって感じですもの。

本当のＨＤＭＩはあんなに汚くはありませんぜ。

しかしながら他に方法も知らず。しばらくは画像の

汚さを我慢しながら遊んでました。



しかし。本当にアップスキャンコンバータ使うしか方法

ないのかなと段々思うようになり。色々調べて見たところ。

多少は工夫が効くことが分って来まして。



まずメインデスクにあるハードを羅列して置きます。

ＰＳ２、ＰＳ３、Ｘｂｏｘ３６０の３種類です。内

ＰＳ３は来週扱うのでさて置いて。



ＰＳ２は赤白黄色の他に使えるのがＳ端子、Ｄ端子だと。

一応今使ってるコンバータでもＳ端子は変換できるのですが…

まぁ効果は薄いだろ、と。Ｄ端子の直接続…は論外です。

モニタ自体を買い替えねばなりません。それもモニタ特集で

申し上げた通り、Ｄ端子対応のモニタはそれだけでやけに高い。

どうやらＰＳ２に関してはこのままコンバータ使用が現実的な

ようです。



次いでＸｂｏｘ３６０を調べたところ。どうやらＤ－ｓｕｂ１５ｐｉｎで接続

できるコードに対応してるらしく。専用のものになりますが、コード１本

買えばモニタとの直繋ぎができるようです。







一応純正品もありますが。私が使ってるのがこちら。

Ｘｂｏｘ３６０の映像、音声出力端子から画像をＤ－ｓｕｂ１５ｐｉｎ

音声は変わらず赤白で出力するコードです。

Ｘｂｏｘ３６０の場合…というかスーファミ以来のゲームハードは

ほとんどそうだと思うのですが、赤白黄色のコードを直接

挿してはおらず、専用のプラグで３つ共出力するように

なってますので、どうしてもアリモノで済ますことができないのが

泣き所ですが。それでもお値段２千円程度。下で挙げますが

画像を見て頂ければ投資価値はちゃんとあることがご理解

頂けるかと。



ちなみにコレ、ご丁寧に赤白をステレオミニプラグに変換する

アダプタも同梱されてます。モニタ備え付けのスピーカーや

外付のスピーカーなんかは大体ステレオミニプラグ（もしくは

ステレオミニジャック…オスメスの違いですな）で入力を

受け付けてますので地味に有難いです。更にＤ－ｓｕｂ１５ｐｉｎを

オスメス切替するアダプタも含まれてますがこれは余計だなぁ…

Ｄ－ｓｕｂ１５ｐｉｎはほとんどコードがオス、ＰＣ、モニタ等デバイスが

メスで固定ですし…デバイス側にオスがついてるのは見たことない…

壊れ易いだろうし…

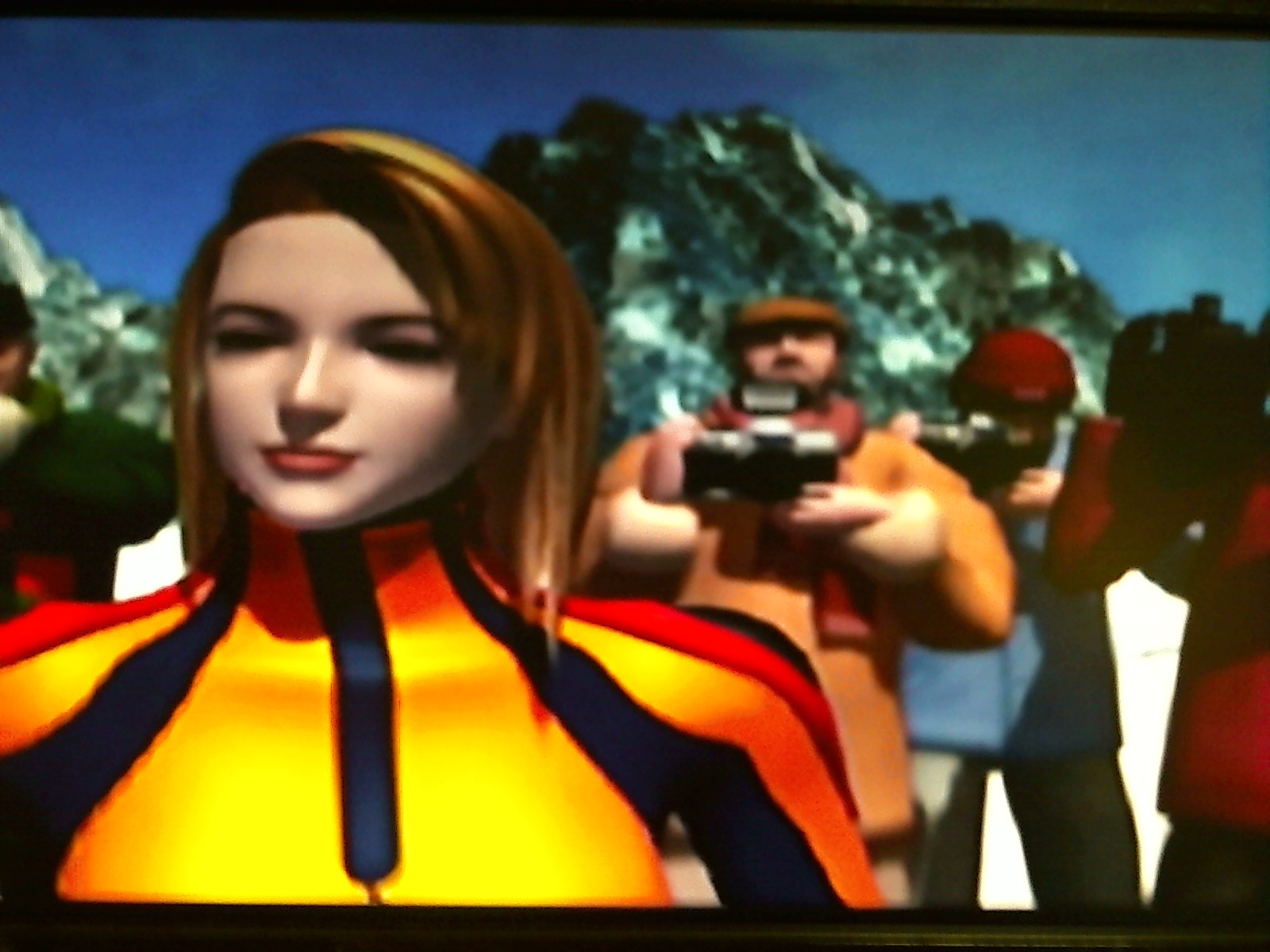

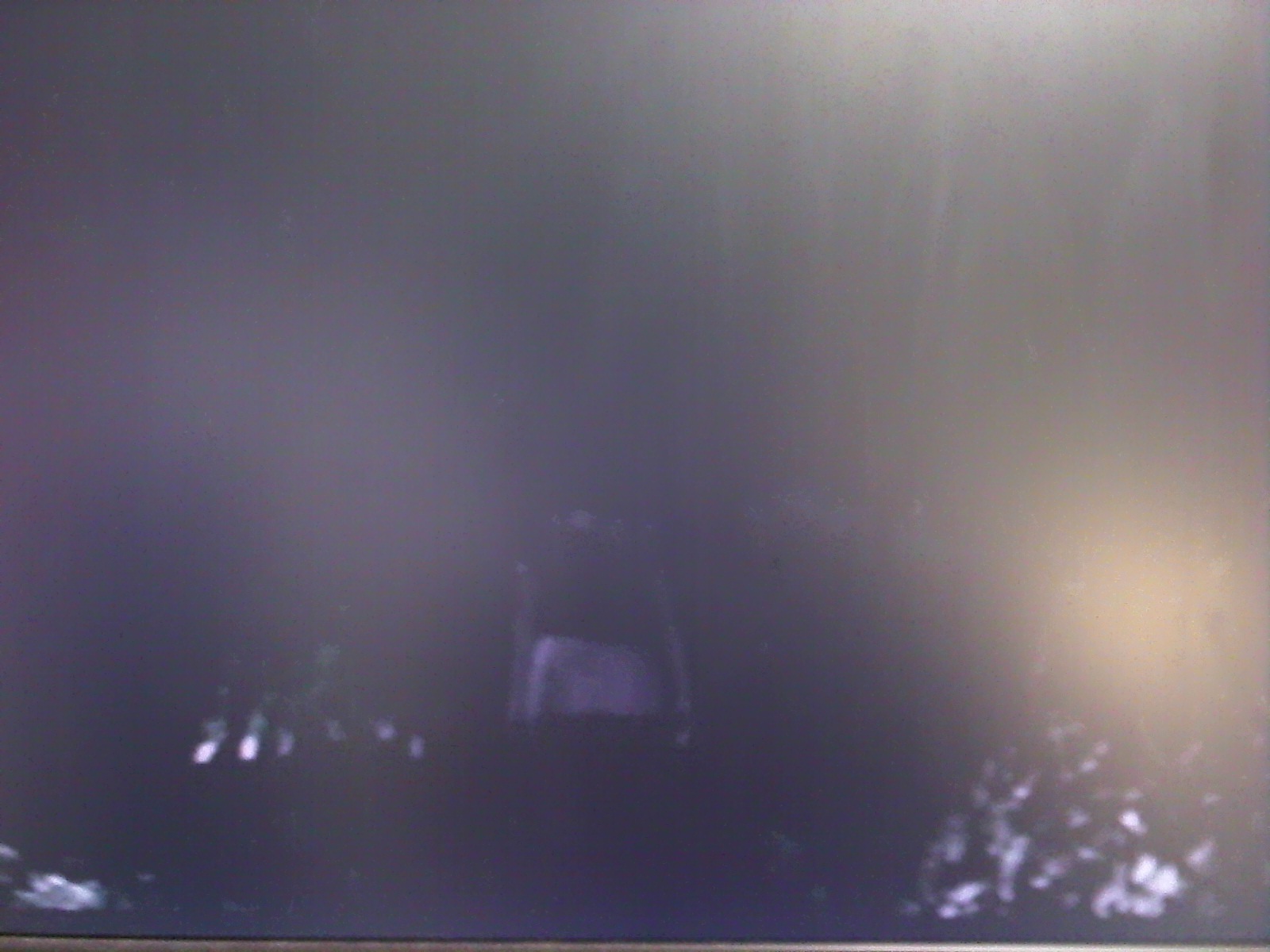

さておき。お楽しみの画像比較の時間ですよ。まず１個前で公開した

ＰＳ２をアップスキャンコンバータ経由で出力した画像を比較対象として…

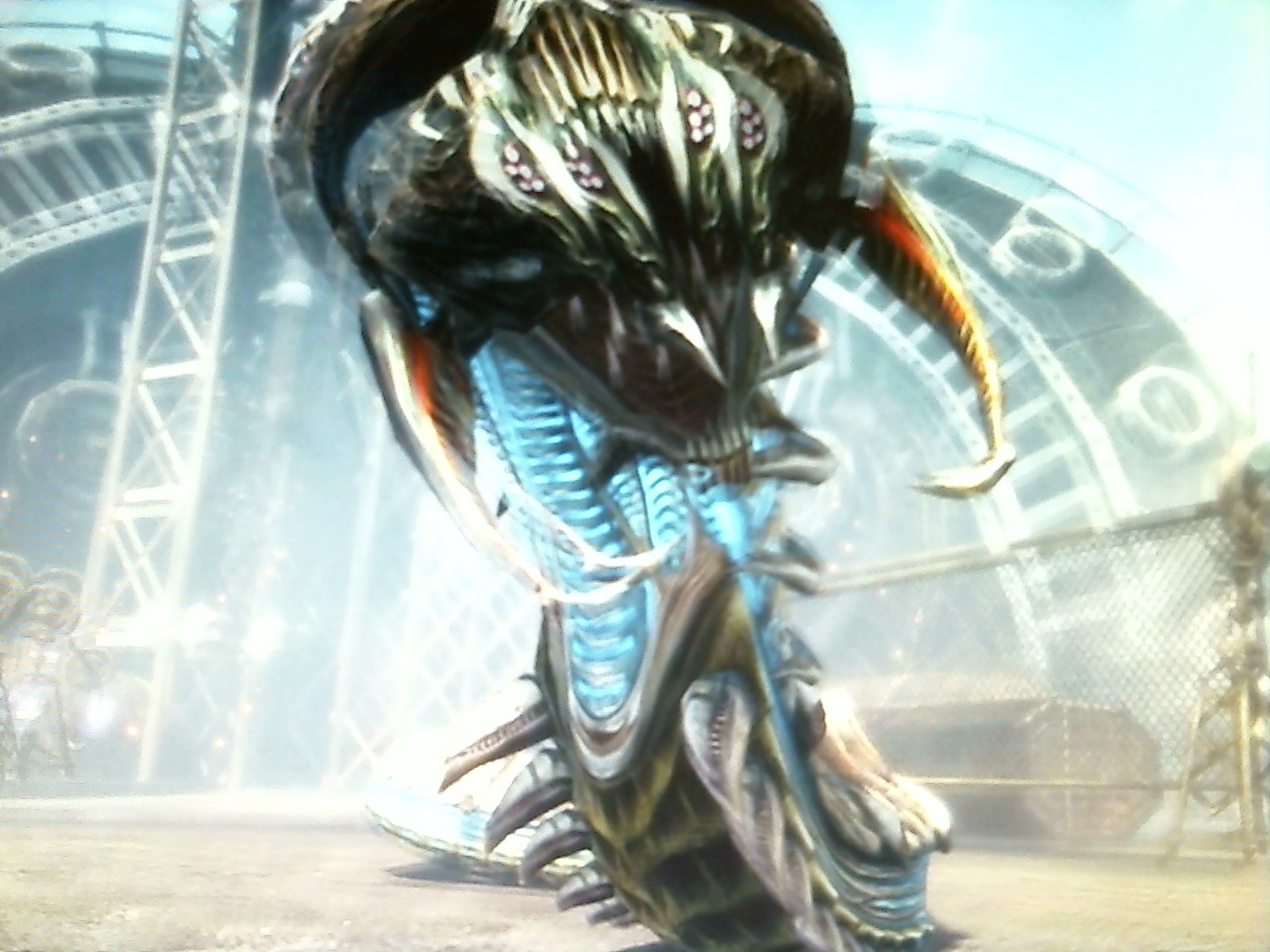

しからば。Ｘｂｏｘ３６０の方は。





…ね？　２千円でここまで画質向上するなら全然アリでしょう？

ウェブカメラで撮った画像でも画質の違いははっきりと

お分かり頂けるかと…



なお、よくＸｂｏｘ３６０…たまにＰＳ３でも聞く話なのですが

「次世代高性能ハードの癖にグラフィックが汚い。画像が暗い」

と仰ってる方が多いようですが。

Ｘｂｏｘ３６０は特に、なのですがこうしてＰＣ用液晶モニタに

出力せずとも、テレビに出力してる時点で初期搭載の

赤白黄色のケーブルとは相性が悪いみたいで。

私も当初は…今の自室でゲームができるＰＣデスクを

作る前はグラフィックには首をかしげながらプレイしてた

ものです。それがＤ－ｓｕｂ１５ピンで出力するようになると

ご覧の通り見違えるような美麗なグラフィックを出してくれる

ようになりまして…綺麗、というだけでなく…ＦＰＳなんかは

狙撃可能な距離が上がったりもしました。

どうやらＸｂｏｘ３６０、Ｐ３に関しては赤白黄色で

出力していたのではその本領を発揮してくれない

より上位の端子で出力して始めてその真髄を見ることが

できるハードのようで。買ったまんまの状態で遊んでるのは

かなりの損、というものです。



さりとてゲームの周辺機器。なかなかスポットライトの当らない

部分です。なかなかご自身で調べるのは難しいもの。

そんな方の手助けになれればとここ数回は記事作成してます。

このＸｂｏｘ３６０はケーブル買って差し替えるだけ、でいいのですが

ＰＳ３はちょっと設定上、配線上の工夫が必要で…

それを次回１回分使って、みっちりお話して行こうかと。

あぷこん！

…某萌えアニメ風に略したらちったぁとっつき易くなったかな、と。

最近モニタの端子絡みの話で若干難しいので。そして

残念ながら今回も、その難しい端子の話です。





今一度ご覧頂きたく。この３枚モニタのメインデスクを。

元来はノートＰＣに１枚モニタを増設しただけで…

センターにノートＰＣ（下駄履かせて）、右にモニタ、という

環境だったのですが、先日までお話した通り

増設に大した金額がかからないというのが分ったため

せっかくだからもう１枚増やすか、と至極軽い動機で

増設しまして。



…えぇ。単純に右のモニタをセンターに移動させる

プランもあったのではないかと当然のツッコミが聞こえて

来ますが。何も無計画にもう１枚増設したのではありません。

せっかくだからこのモニタ、ゲームに繋げないかな、と。

自室でゲームできるようにできないかな、と。



しかしながら。ほとんどのゲームハードって

赤白黄色で接続してるのはお分かりになるかと。

そして先日まで紹介して参りました

Ｄ－ｓｕｂ１５ｐｉｎ、ＤＶＩ２４ｐｉｎ、Ｄ端子、ＨＤＭＩ端子

とは一致しないことは一目瞭然です。

私の購入したモニタは低コスト型、最低限の

Ｄ－ｓｕｂ１５ｐｉｎ、ＤＶＩ２４ｐｉｎだけを実装したタイプ

当然ながら接続できません。



そのままでは、ね。もちろん裏技があります。



今日皆様に知って頂きたい道具は

アップスキャンコンバータといいます。

横文字が難しいのならば解説致しますと

端子から送られる信号をより上位の端子を使って

出力できるようにする変換器のことです。

えぇい百聞は一見に如かずです。これをご覧あれ。





ご覧あれ。こやつです。右から左に変換してます。

黄色が見事にＤ－ｓｕｂ１５ｐｉｎに変わってるのが

お分かり頂けるでしょうか。

こいつだけで例が足りなければ、大型家電量販店に

行くと飾ってあるＰＳＰの画像をＨＤＭＩ端子から出力するアレも

大まかにはアップスキャンコンバータと言えましょう。

や、ＰＳＰ自体にはＤ端子で出力する機能しか本来ない

はずなので。ＤからＨＤＭＩならばアナログからデジタルに

変換してるので。



これでバッチリネ！





…とは行かないんですよ。

ご覧下さい。これがアップスキャンコンバータで変換した黄色で

出力してる画像ですが。正直あんま綺麗じゃねぇなという感想を

抱くかと思われます。



…元々黄色ってあんま綺麗な発色出してないんですわ…

というより長所は汎用性、性能は最低限、といったところで。

なお正式名称はＲＣＡ端子と言うのですが…

上位の端子としてＳ端子を受け入れるモニタ…テレビも

ファミコン、スーファミ時代から結構売られてるぐらいで。

まぁ言っちゃえば時代遅れではありますよ。

恐らくＨＤＭＩに取って変わられるものかと…



話が逸れましたがただでさえ旧式、低性能の規格を

更に変換器で無理矢理変換してる訳で。

機械の使い方として理想的な状態ではない…

かなり無理のある使い方であるのは否定できません。

だもんで。最低限ＴＶに赤白黄色直に繋いで

映す画質、とすら行かない。



具体的に言えば…これはモニタとの相性もあるのですが

画像が全体的に暗いんですわ…まぁ画面全体が明るい

ゲームであれば「少し違和感があるかな」程度のものですが

暗い雰囲気のゲームだともう最低限ゲームにならない。





最も相性が悪いのがホラーゲームで…

結構ＰＳ２では名作が多いジャンルなので勘弁して

頂きたいのですが…



また、ＰＳ２はそうやって少し暗いぐらいで何とか我慢ができる

範囲ではあるのですが…ＰＳ３、Ｘｂｏｘ３６０は元々赤白黄色で

出力することすら理想的な環境ではないようでそれはもう

次世代機であるにも関わらず却って旧世代機よりも画質が悪い

という事態となりまして。



てな訳で。このアップスキャンコンバータはあくまで

旧世代機だけで使うあくまで間に合わせの道具と

思って頂きたく。



…えぇ。もちろんそこまでで放って置かないのが当ブログです。

新世代機を本来の画質で出力する方法はちゃんとあります。

それを次回でご紹介しようかと。



…と。以上もちまして予告ナシのシルバーウィーク特別増刊号を

終了致します。えぇ。今週は週末に、もっかい更新しますよ。
